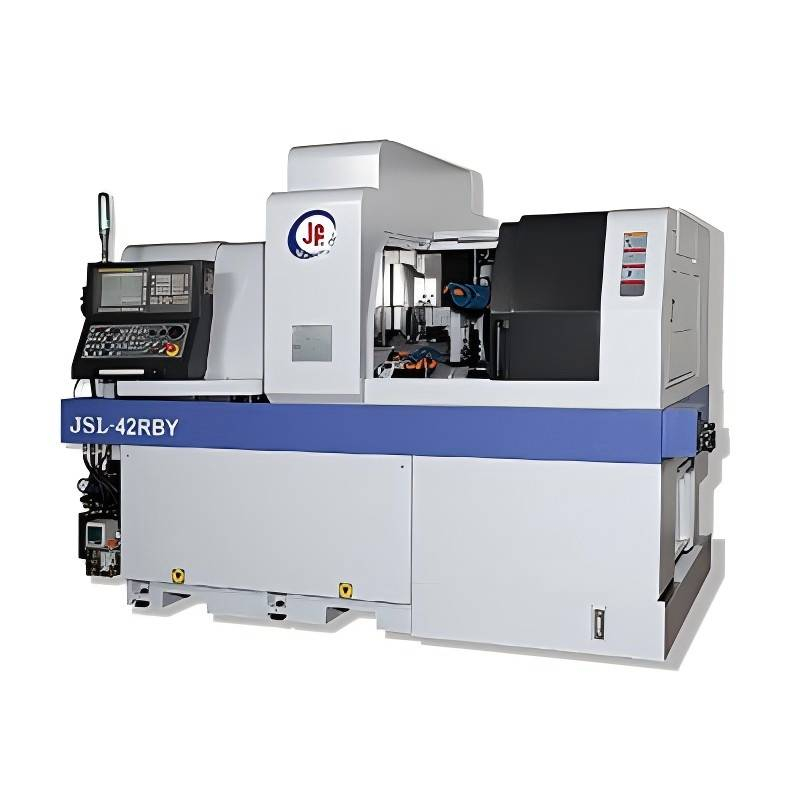

سويسري من النوع CNC مخرطة JSL-42RBY
جين فا (تايوان)
تقديم نوع JSL-42RB من النوع السويسري من Jinn FA و JSL-42RBY من نوع CNC من النوع CNC من النوع السويسري-حلول premium مصممة بخبرة لتلبية المتطلبات الديناميكية للتصنيع الحديث. توفر آلات CNC من النوع السويسري مرونة تشغيلية استثنائية ، مما يجعلها مثالية لإنتاج أجزاء السيارات عالية الدقة والدراجات النارية ، والمكونات الإلكترونية ، والأدوات الدقيقة ، والعناصر الهوائية والهيدروليكية.
واحدة من الميزات البارزة لهذه الآلات المنزلق من CNC من النوع السويسري هو براعة رائعة. مضغوطة ولكنها قوية ، تم تجهيز طرز JSL-42RB و JSL-42RBY بنظام فرعي متطور يتيح الدوران المتزامن ، الطحن ، الحفر ، والتنصت. لا تعزز هذه العملية المتزامنة بين المغزل الرئيسي والفرع الفرعي كفاءة الآلات فحسب ، بل تقلل أيضًا بشكل كبير من وقت المعالجة الثانوية. إن القدرة على تحويل الحفر الجانبي إلى إنهاء الحفر عند الطلب ، تعزز المزيد من القدرة على تكييف آلات CNC من النوع السويسري.
يتميز JSL-42RB بتطوير عناصر تحكم محور C1/Z1/X1/Y1/C2/Z2/X2 ، بينما يأخذ JSL-42RBY خطوة إلى الأمام مع محور Y2 إضافي لتحكم ودقة محسّنة. يمكن تصميم كلا النموذجين مع مجموعة متنوعة من الملحقات الاختيارية ، بما في ذلك أجهزة الحفر العميقة ، وأدوات تكوين المضلع ، ووحدات المنشار القائمة على الطاقة ، مما يرفع وظائفها لتلبية احتياجات الإنتاج الخاصة بك.
بالنسبة للشركات التي تهدف إلى تحسين عمليات التصنيع الخاصة بها من خلال آلات رأس CNC ذات الحافة السويسرية ، توفر آلات Jinn FA JSL-42RB و JSL-42RBY أداءً لا مثيل له وموثوقية وتنوع. اكتشف كيف يمكن لهذه الآلات المتقدمة تحويل قدرات الإنتاج الخاصة بك اليوم!
آلة مخرطة CNC من النوع السويسري JSL-42RBY.PDF
| وحدة المواصفات | وحدة | JSL-32RB | JSL-32RBY | JSL-42RB | JSL-42RBY | JSL-51RB | JSL-51RBY |
|---|---|---|---|---|---|---|---|
| الأعلى. قطر الدوران الرئيسي | مم | 32 | 42 | 51 | |||
| الأعلى. تحول قطر الفرع الفرعي | مم | 32 | 42 | 51 | |||
| الأعلى. طول الدوران (جلبة دليل الدوران) | مم | 300 | |||||
| الأعلى. طول الطول (جلبة غير موجودة) | مم | 130 | |||||
| الأعلى. قدرة الحفر/التنصت على المغزل الفرعي | مم | Ø13 / M10 | Ø16 / M12 | ||||
| الأعلى. قدرة الحفر/التنصت على المغزل الرئيسي | مم | Ø10 / M8 | Ø26 / M16 | ||||
| الأعلى. صليب الحفر/التنصت القدرة | مم | Ø10 / M6 | Ø12 / M10 | ||||
| حامل أداة OD | أجهزة الكمبيوتر | 6 (口 16mm) / 5 (口 20mm) | |||||
| حامل أداة الهوية | أجهزة الكمبيوتر | 5 / Ø25mm | |||||
| حامل أداة S1 Cross Live | أجهزة الكمبيوتر | 6 (ER-20) | |||||
| تدريبات الوجه من sub-spindle | أجهزة الكمبيوتر | 4 | 8 | 4 | 8 | 4 | 8 |
| المحاور التي تسيطر عليها (بما في ذلك المحور C) | أجهزة الكمبيوتر | 7 | 8 | 7 | 8 | 7 | 8 |
| التجويف الرئيسي/الفرعي | مم | Ø34 | Ø44 | Ø52 | |||
| الأعلى. سرعة الرئيسية/الفرعية | دورة في الدقيقة | 7000 | 6000 | 4500 | |||
| X1/Z1/Y1/X2/Z2/Y2 محور Rapid Traverse | م/دقيقة | 24 | |||||
| الأعلى. سرعة الحفر عبر S1 | دورة في الدقيقة | 4000 | |||||
| محرك محرك أدوات S1Cross | KW | 1.6 | 2.5 | ||||
| S2 Face Tooling محرك محرك الأقراص | KW | 0.75 | 2.5 | ||||
| الأعلى. سرعة تمرين S2 | دورة في الدقيقة | 4000 | |||||
| محرك المغزل الرئيسي | KW | 5.5 / 7.5 | 11 | 15 | |||
| محرك المغزل الفرعي | KW | 5.5 / 7.5 | 7.5 | 11 | |||
| محرك محور X1/Z1 | KW | 1.4 | 2.5 | ||||
| Y1/x2/Z2 محرك المحور | KW | 0.75 | 2.5 | ||||
| محور محور Y2 | KW | غير | 0.75 | غير | 0.75 | غير | 2.5 |
| محرك مضخة سائل التبريد | KW | 1.29 | 0.54 | ||||
| السلطة المطلوبة | كيفا | 30 | |||||
| قدرة زيت التشحيم | ل | 2 | |||||
| سعة خزان سائل التبريد | ل | 250 (100 ٪) | |||||
| أبعاد الماكينة (l x w x h) | مم | 3173x1695x2146 | |||||
| وزن | كجم | 4900 | 4920 | 4900 | 4920 | 5450 | 5480 |
واحدة من الميزات البارزة لمخارط CNC من النوع السويسري هي دقتها التي لا مثيل لها. يمكنهم تحقيق التحمل الضيق مثل بضعة ميكرون ، وهو أمر ضروري للصناعات التي تهم كل التفاصيل.
الوقت هو المال ، ومخارط CNC من النوع السويسري مصممة للسرعة. يمكنهم إجراء عمليات متعددة في إعداد واحد ، مما يقلل بشكل كبير من وقت الآلات مقارنة بالطرق التقليدية.
مخارط CNC من النوع السويسري ليست مجرد مهور واحد. مزود بأدوات متعددة ، يمكنهم أداء الدوران ، الطحن ، الحفر ، وحتى الخيوط ، كل ذلك في إعداد واحد. هذا التنوع يجعلها مثالية للمشاريع المعقدة.
الأتمتة هي تغيير اللعبة في التصنيع. تأتي مخارط CNC من النوع السويسري مع مغيرات الأدوات الآلية التي تقلل إلى الحد الأدنى من التوقف وزيادة الكفاءة. يمكنك التبديل بين أدوات مختلفة دون تدخل يدوي ، مما يسمح بالإنتاج المستمر.
غالبًا ما يكون المساحة قسطًا في مرافق التصنيع. يعني التصميم المدمج لمخارط CNC من النوع السويسري أنها يمكن أن تتناسب مع مساحات عمل أصغر دون التضحية بالأداء.
حامل أداة OD: 6 أدوات
حامل أداة الهوية: 4 أدوات
حامل الأدوات المباشر: 5 أدوات
توفر آلات مخرطة CNC من النوع السويسري العديد من المزايا ، وخاصة للآلات الدقيقة وإنتاج الأجزاء الصغيرة. فيما يلي بعض الفوائد الرئيسية:
تم تصميم المخارط السويسرية من أجل الدقة العالية والتحمل الضيق ، مما يجعلها مثالية لإنتاج مكونات معقدة.
يمكنهم إنتاج أشكال وميزات معقدة بسبب قدرتها على استخدام أدوات متعددة في وقت واحد.
يسمح تصميم Headstock المنزلق بإزالة المواد الفعالة ، مما يقلل من أوقات الدورة.
غالبًا ما يتم إنتاج الأجزاء في إعداد واحد ، مما يقلل من الحاجة إلى العمليات الثانوية وتقليل وقت المناولة.
تتضمن المخارط السويسرية عادة مغذيات شريط أوتوماتيكية ، مما يتيح التشغيل المستمر وزيادة الإنتاجية.
يمكن تجهيزها بمختلف حاملي الأدوات ، مما يتيح تغييرات الأدوات السريعة والقدرة على إجراء عمليات متعددة.
يمتد مثالي للإنتاج ذو الحجم العالي بسبب سرعتها وكفاءتها ، بينما تكون مناسبة أيضًا لأحجام الدُفعات الصغيرة.
يقلل تصميم المخارط السويسرية من نفايات المواد ، مما يساهم في كفاءة التكلفة.
بشكل عام ، تعتبر مخارط CNC من النوع السويسري أحد الأصول القيمة في الصناعات التي تتطلب دقة وكفاءة عالية ، مثل الأجهزة الطبية ، والفضاء ، ومكونات السيارات.
تستخدم آلات مخرطة CNC من النوع السويسري على نطاق واسع في مختلف الصناعات بسبب دقتها وكفاءتها في تصنيع الأجزاء الصغيرة المعقدة. فيما يلي بعض التطبيقات الشائعة:
إنتاج مكونات مثل الأدوات الجراحية والزرع والتجهيزات التي تتطلب توافقًا كبيرًا وتوافقًا حيويًا.
تصنيع المكونات الهامة مثل السحابات والبطانات والأقواس التي يجب أن تلبي التحمل الصارم ومعايير الأداء.
إنشاء أجزاء صغيرة مثل حقن الوقود ، وأجسام الصمامات ، ومكونات الإرسال ، والتي تتطلب في كثير من الأحيان هندسة معقدة ودقة عالية.
موصلات الآلات ، والمباني ، وغيرها من المكونات الصغيرة الضرورية للأجهزة الإلكترونية.
إنتاج أجزاء مراقبة معقدة ، بما في ذلك التروس والحالات ، حيث تكون الدقة والتفاصيل ذات أهمية قصوى.
مكونات التصنيع مثل الصمامات والتجهيزات والأسطوانات التي تتطلب التحمل الضيق للوظيفة المناسبة.
إنشاء البراغي والمكسرات والبراغي ، غالبًا بكميات كبيرة بجودة ثابتة.
مكونات الآلات للأسلحة النارية والذخيرة والمعدات الأخرى المتعلقة بالدفاع تتطلب الموثوقية والدقة.
إنتاج أدوات وتركيبات مخصصة تستخدم في عمليات الآلات المختلفة.
بشكل عام ، تعد مخارط CNC من النوع السويسري مناسبة بشكل خاص للصناعات التي تتطلب دقة عالية ، وهندسة معقدة ، وإنتاج فعال للأجزاء الصغيرة.
عند شراء مخرطة CNC من النوع السويسري ، من المهم مراعاة الملحقات المناسبة لضمان تلبية الجهاز متطلبات الإنتاج الخاصة بك ويؤدي على النحو الأمثل. فيما يلي قائمة بالملحقات الرئيسية للتفكير في:
تساعد مغذيات الشريط الآلي في تحميل المواد في الجهاز لإنتاج مستمر وعالي الحجم. اعتمادًا على احتياجاتك ، يمكنك اختيار التغذية الهوائية أو الهيدروليكية أو التي يحركها المؤازرة.
مقعد الأكمام التناوب المتزامن هو مكون يستخدم في مخارط CNC من النوع السويسري أو المخارط الأوتوماتيكية . إنه بمثابة دليل للمواد (عادةً مخزون الشريط) أثناء عملية الآلات. يحتوي مقعد الأكمام هذا على تصميم محدد يسمح له بالتدوير بشكل متزامن مع المغزل أو مكونات أخرى من المخرطة ، مما يضمن تغذية الشريط أو الشغل بدقة ومتسقة عبر الجهاز.
هيكل يشبه الأنبوب يدعم ويوجه مخزون الشريط من خلال مغزل المخرطة أو نظام العمل.
يشير هذا إلى حقيقة أن الأكمام تدور متزامنة مع مغزل المخرطة أو مكون الدوار الآخر ، مما يضمن التغذية الدقيقة للمادة ويقلل من الانحراف أثناء الآلات.
يوفر غلاف دليل الدوران المتزامن لسهم دقيقًا محاذاة وثباتًا البار عند دخوله إلى منطقة الآلات. يمنع الشريط من التذبذب أو التحول ، خاصة عند تصنيع الأجزاء الصغيرة والطويلة.
يساعد في الحفاظ على التوحيد في تغذية المادة من خلال الماكينة دون التسبب في انحراف أو اهتزاز.
عند تصنيع الأجزاء الطويلة أو النحيلة ، يمكن أن يؤدي انحراف الشريط إلى عدم الدقة. يساعد الدوران المتزامن لأكمام الدليل على تقليل هذا الانحراف عن طريق الحفاظ على الشريط في وضعه ودعمه أثناء تحركه عبر المغزل.
يضمن الدوران أن يتم تغذية مخزون الشريط بسلاسة ، وهو أمر بالغ الأهمية للعمليات التي تتطلب دقة عالية ، مثل الدوران أو الحفر.
تعزز ميزة الدوران المتزامن الدقة من خلال ضمان تدوير غلاف الدليل وقطعة العمل معًا ، مما يؤدي إلى إجراء قطع أكثر اتساقًا ، مما يقلل من فرصة الثرثرة الأداة أو تشويه جزئي.
إنه أمر مهم بشكل خاص عند العمل مع قطر صغير أو مواد حساسة ، والتي تكون أكثر عرضة للاختلاف أو الانحراف.
المناسبة وتقليل الاهتزازات ، يمكن لأكمام الدليل المتزامن تساعد من خلال , أن المحاذاة الحفاظ على .
غالبًا ما تؤدي المخارط من النوع السويسري بشكل متعدد المحاور وتحتاج إلى تنوع عالية للتعامل مع العمليات المعقدة. يلعب مقعد الأكمام التناوب المتزامن دورًا مهمًا من خلال ضمان محاذاة المادة وتغذيتها باستمرار ، مما يسمح لهذه العمليات المعقدة مثل الطحن , حفر , تنصت ، والتشغيل.
تستخدم لتصنيع الأجزاء الصغيرة الدقيقة مثل مكونات الأجهزة الطبية , الإلكترونيات ، أو أجزاء السيارات حيث يلزم كل من استقرار المواد ودقة عالية.
عند تصنيع القضبان الطويلة أو قطع العمل الرفيعة المعرضة للانحراف ، يضمن غلاف الدليل أنها تغذيها عبر الجهاز دون اختلال.
غالبًا ما تعمل مخارط CNC من النوع السويسري بسرعات عالية ، وتساعد غلاف الدليل المتزامن المتزامن في الحفاظ على الاستقرار خلال هذه العمليات السريعة ، مما يضمن الدقة المستمرة.
: عن طريق تقليل الانحراف والاهتزاز ، يساعد غلاف الدليل على تقليل تآكل الأدوات ، وتوسيع عمر الأداة.
يضمن أفضل التشطيبات السطحية والتحمل عن طريق منع حركة المواد والانحراف.
يسمح بتغذية المواد السلسة والفعالة ، والتي يمكن أن تقلل من أوقات الدورة وتحسين إنتاجية الماكينة الكلية.
يعد مقعد الأكمام التناوب المتزامن ملحقًا مهمًا في مخارط CNC من النوع السويسري ، مما يضمن الدقة , استقرار ، وتغذية المواد السلسة . من المهم بشكل خاص للأجزاء الحساسة أو الصغيرة التي تتطلب دقة عالية ، ويدعم مواد طويلة أو رقيقة قد تنحرف. من خلال الدوران بشكل متزامن مع المغزل أو مكونات الماكينة الأخرى ، فإنه يقلل من الأخطاء ، ويقلل من تآكل الأدوات ، ويساعد على إنتاج أجزاء تامة الجودة عالية الجودة.
هذه ضرورية لعقد الأجزاء الصغيرة بشكل آمن في المغزل. اختر من الخشب السحب أو الهيدروليكي أو الهوائي كوليت استنادًا إلى مستوى الدقة المطلوبة.
أصحاب أدوات الجودة ضرورية لعقد أدوات القطع مع الحد الأدنى من الجريان والاهتزاز. فكر في شراء حاملي الأدوات الثابتة والحيوية والدوار اعتمادًا على عملياتك.
هذه الأدوات أمر بالغ الأهمية إذا كنت بحاجة إلى إجراء عمليات الطحن أو الحفر أو التنصت. تدور الأدوات الحية مع المغزل ، مما يتيح الآلات المتعددة المحاور المعقدة.
يمكن لماسك الجزء الآلي إزالة الأجزاء النهائية من الجهاز ، مما يقلل من التعامل اليدوي وتحسين كفاءة وقت الدورة.
مخربات CNC من النوع السويسري هي آلات متخصصة مصممة لإنتاج أجزاء دقيقة في أحجام كبيرة. إنهم يستخدمون headstock انزلاق ومرشد جلبة لدعم قطع العمل الطويلة النحيلة ، مما يسمح للآلات عالية السرعة والتحمل الضيق.
الدقة : دقة عالية والتسامح الضيق.
الكفاءة : قادرة على الآلات عالية السرعة ، مما يقلل من أوقات الدورة.
المرونة : يمكن التعامل مع مجموعة متنوعة من المواد وأشكال الأجزاء.
أجزاء طويلة : مثالية لتصنيع المكونات الطويلة النحيفة.
يمكن للمخارط من النوع السويسري آلات مجموعة واسعة من المواد ، بما في ذلك المعادن (مثل الفولاذ المقاوم للصدأ ، والألمنيوم ، والنحاس) ، والمواد البلاستيكية ، والمركبات.
الفرق الرئيسي هو عملية التصميم والآلات. تستخدم المخارط السويسرية رأسًا منزلقًا ومرشدًا للجلبة للحصول على الدعم ، وهو أفضل للأجزاء الأرق والأرق ، في حين أن المخارط التقليدية عادة ما يكون لها رأس ثابت.
يتم استخدامها بشكل شائع في الصناعات مثل تصنيع الأجهزة الطبية ، والفضاء ، والسيارات ، والإلكترونيات لقطع غيار مثل البراغي ، والبراغي ، والمكونات المعقدة.
النظر في عوامل مثل حجم الأجزاء التي تحتاج إلى إنتاجها ، والمواد التي ستستخدمها ، وحجم الإنتاج ، وميزانيتك. قد يكون من المفيد أيضًا التشاور مع مورد أو خبير في الصناعة.
تشمل الصيانة المنتظمة تزييت الأجزاء المتحركة والتحقق ومعايرة أدوات المعايرة ، وضمان نظافة الجهاز. يعد اتباع جدول صيانة الشركة المصنعة ضروريًا للأداء الأمثل.
نعم ، يمكن دمج العديد من المخارط السويسرية الحديثة مع أنظمة التشغيل الآلي ، مثل مغذيات الشريط والروبوتات ، لتعزيز الإنتاجية وتقليل العمل اليدوي.
يحتاج المشغلون عادةً إلى مهارات في برمجة CNC ، وفهم عمليات الآلات ، والألفة مع إعداد الأدوات والصيانة. غالبًا ما يتم توفير التدريب من قبل الشركات المصنعة أو المدارس الفنية.
يمكن أن تكون أغلى من المخارط التقليدية بسبب التكنولوجيا المتقدمة وقدراتها الدقيقة. ومع ذلك ، قد يتم تبرير التكلفة من خلال تحسين الكفاءة وجودة الإخراج.
إذا كانت لديك أسئلة محددة أو تحتاج إلى معلومات أكثر تفصيلاً ، فلا تتردد في طرحها!
