يعد مركز التصنيع CNC عالي الصلابة YJM-1380 ثلاثي المحاور بمثابة تغيير في قواعد اللعبة في التصنيع الدقيق. إن الجمع بين الميزات والأداء والقدرة على تحمل التكاليف يجعله أمرًا ضروريًا للصناعات التي تسعى إلى الموثوقية والكفاءة. سيكون مركز المعالجة RTS (الجاهز للشحن) جاهزًا للشحن إليك في غضون 30 يومًا. مضمون.

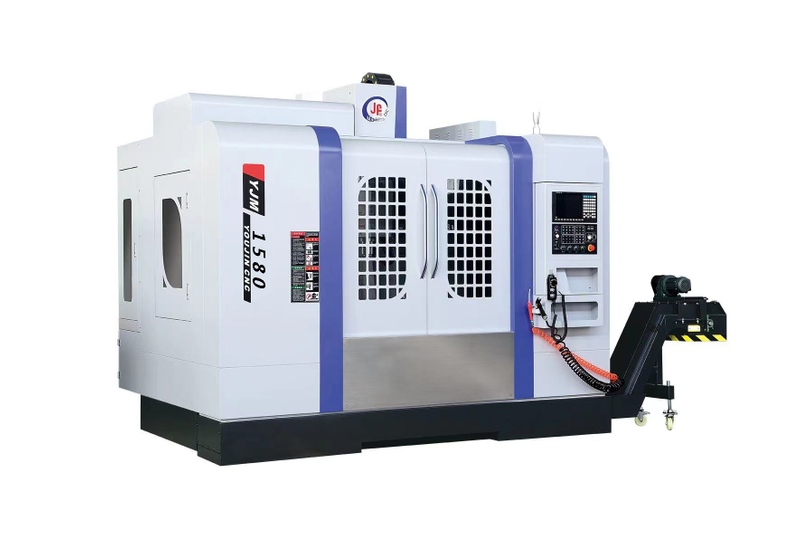

مركز التصنيع YJM-1580
آلات Xiongyi الذكية
عندما يأتي مركز التصنيع CNC عالي الصلابة إلى التصنيع الحديث، فإن الدقة والكفاءة أمر بالغ الأهمية. أدخل YJM-1580، وهو مركز تصنيع متطور يقدم خدماته على كل الجبهات. تم تصميم YJM-1580 للتعامل مع مجموعة واسعة من المهام بدقة لا مثيل لها، وهو يغير قواعد اللعبة في الصناعة التحويلية.
إن مركز التصنيع CNC YJM-1580 ذو الصلابة العالية ، في تكوينه القياسي، يقدم تغذية المحاور X، Y، وZ مع تحكم ثلاثي الإحداثيات وثلاثة وصلات. يعد VMC مناسبًا تمامًا للمعالجة الميكانيكية وتصنيع القوالب، والتعامل مع المهام التي تتراوح من التصنيع الخام إلى التشطيب الدقيق. إنها تستوعب مجموعة متنوعة من العمليات مثل الطحن، الحفر، التنصت، والتجويف، وغيرها.
| غرض | وحدة | YJM-1375 | YJM-1380 | YJM-1580 | YJM-1890 |
| الطاولة (الطول×العرض) | مم | 1300x750 | 1500x800 | 1700x800 | 2000x900 |
| فتحة T | مم | 5-18×145 | 5-18×145 | 5-22×145 | 5-22×164 |
| السفر X/Y/Z | مم | 1280x750x600 | 1300x700x700 | 1500x800x730 | 1800x900x600 |
| سرعة المغزل | دورة في الدقيقة | الحزام 8000/المباشر 10000 |
الحزام 8000/المباشر 10000 | الحزام 6000/8000 |
الحزام 6000/8000 |
| تفتق المغزل | / | BT40/BT50 | BT40/BT50 | بي تي50 | بي تي50 |
| الدليل (لفة) | / | 2 أسلاك / 3 أسلاك | 2 أسلاك / 3 أسلاك | 2 أسلاك / 3 أسلاك | 2 أسلاك / 3 أسلاك |
| سعة تخزين الأدوات | 24 | 24 | 24 | 24 | |
| نوع الأداة | / | نوع القرص | نوع القرص | نوع القرص | نوع القرص |
| الأنف المغزلي إلى سطح الطاولة | مم | 87-687 | 160-860 | 130-830 | 165-905 |
| مركز المغزل إلى سطح العمود الصلب | مم |
740 | 740 | 810 | 976 |
| حركة سريعة | م/دقيقة | 24/24/24 | 24/24/24 | 18/18/18 | 16/16/16 |
| دقة تحديد المواقع | مم | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 |
| دقة التكرار | مم | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 |
| الحد الأدنى لوحدة الإعداد | مم | 0.001 | 0.001 | 0.001 | 0.001 |
| ماكس تحميل | كجم | 1500 | 1500 | 1500 | 1800 |
| وحدة التحكم | / | اختياري سينتيك/ميتسوبيشي/فانوك |
اختياري سينتيك/ميتسوبيشي/فانوك |
اختياري سينتيك/ميتسوبيشي/فانوك |
اختياري سينتيك/ميتسوبيشي/فانوك |
| المحرك | كيلووات | 15/18.5 | 15/18.5 | 15/18.5 | 18.5/22 |
| طريقة اختيار الأداة | / | هوائي | هوائي | هوائي | هوائي |
| الهواء مطلوب | كجم/سم⊃2؛ | ≥6 | ≥6 | ≥6 | ≥6 |
| تدفق الهواء | م⊃3;/دقيقة | ≥0.3 | ≥0.3 | ≥0.3 | ≥0.3 |
| وزن الآلة | كجم | 8000 | 10000 | 12000 | 1400 |
| أبعاد الماكينة (الطول × العرض × الارتفاع) | مم | 3500x2800x3100 | 3700x2850x3100 | 4300x3000x3100 | 4950x3100x3200 |
إن عالي الصلابة مركز التصنيع CNC عبارة عن أداة آلية عالية التشغيل تدمج وظائف متعددة في وحدة واحدة، وغالبًا ما تستخدم لمهام مثل الطحن والحفر والثقب والنقر. وبعبارة أخرى، إنها مثل سكين الجيش السويسري في التصنيع - فهي متعددة الاستخدامات وقادرة على التعامل مع مجموعة واسعة من العمليات. إن ما يجعل مركز المعالجة متميزًا عن الأجهزة الأخرى هو قدرته على إجراء العديد من العمليات على جهاز واحد، مما يقلل الحاجة إلى المعالجة اليدوية والإعدادات المتعددة.
تستخدم هذه المراكز تقنية التحكم الرقمي بالكمبيوتر (CNC) ، مما يعني أنها قابلة للبرمجة ويمكن تشغيلها تلقائيًا، مما يؤدي إلى دقة وكفاءة عالية في بيئات الإنتاج الضخم. ولكن هناك ما هو أكثر من مجرد الأتمتة؛ تم تصميم مراكز التصنيع للتعامل مع العمليات المعقدة في إعداد واحد، وهو أمر بالغ الأهمية في الصناعات التي تتطلب دقة عالية وتفاوتات مشددة.
تعتمد فعالية مركز المعالجة على التكامل السلس لمكوناته المختلفة. دعونا نحلل بعض العناصر الأساسية التي تجعل هذه الآلات قوية جدًا.
يوجد في قلب كل مركز تصنيع CNC عالي الصلابة المغزل . يحمل هذا المكون الدوار أدوات القطع ويمكّنها من إجراء عمليات التشغيل الفعلية. يمكن أن تعمل المغازل بسرعات مختلفة، اعتمادًا على المادة ونوع العملية التي يتم تنفيذها. تلعب جودة واستقرار المغزل دورًا حاسمًا في تحقيق أجزاء دقيقة وعالية الجودة.
مبدل الأدوات هو نظام آلي يسمح لمركز التصنيع باستخدام الحاسب الآلي عالي الصلابة بتغيير الأدوات دون تدخل المشغل. وهذا يجعل من الممكن التبديل بين عمليات مثل الحفر والطحن بسلاسة، دون الحاجة إلى التوقف وتغيير الأدوات يدويًا. تعمل هذه الأتمتة على تعزيز الإنتاجية وتسمح بعمليات إنتاج أطول دون انقطاع.
نظام التحكم CNC هو عقل CNC عالي الصلابة . مركز التصنيع يقوم بتوجيه حركات الآلة بناءً على البرنامج الذي أنشأه المشغل. يتحكم هذا النظام في كل شيء بدءًا من سرعة المغزل وحتى موضع أدوات القطع. تعتبر أنظمة CNC الحديثة متقدمة للغاية، وتتميز بواجهات تعمل باللمس، ومراقبة في الوقت الفعلي، وملاحظات البيانات التي تعمل على تحسين الكفاءة الإجمالية لعملية التصنيع.
مراكز التصنيع CNC عالية الصلابة تأتي في أنواع مختلفة، كل منها يناسب تطبيقات واحتياجات تصنيع معينة. يمكن أن يساعدك فهم هذه الاختلافات في اختيار الخيار الأفضل لبيئة الإنتاج الخاصة بك.
كما يوحي الاسم، تتميز مراكز المعالجة العمودية (VMCs) باتجاه المغزل العمودي. يعد هذا التصميم مثاليًا للعمليات التي تتطلب الدقة والتفاصيل الدقيقة. تُستخدم VMCs بشكل شائع للأجزاء الأصغر حجمًا والمعقدة مثل الأقواس والمبيت. إن قدرتهم على تنفيذ العمليات على جوانب متعددة من الجزء تجعلهم مفضلين في صناعات الطيران والسيارات.
من ناحية أخرى، مراكز التصنيع الأفقية (HMCs) لديها اتجاه المغزل الأفقي. تُستخدم هذه بشكل عام للأجزاء الأكبر حجمًا وهي ممتازة في التعامل مع أعباء العمل الثقيلة. يوفر الاتجاه الأفقي إزالة أفضل للرقائق ويجعل هذه الآلات مناسبة تمامًا لمهام المعالجة المعقدة ومتعددة الأجزاء التي تتطلب أوقات تشغيل طويلة.
توفر مراكز التصنيع العالمية المرونة اللازمة لأداء العمليات الرأسية والأفقية. تم تجهيز هذه الآلات برؤوس دوارة، مما يسمح للمشغل بالتبديل بسهولة بين الاتجاهين. إنها مثالية للعمليات التي تتطلب تعدد الاستخدامات، مما يجعلها قابلة للتكيف بشكل كبير مع مجموعة واسعة من التطبيقات.
يتم استخدام مراكز التصنيع CNC عالية الصلابة في مختلف الصناعات نظرًا لدقتها ومرونتها. فيما يلي بعض الأمثلة على كيفية تطبيقها:
في صناعات مثل الإلكترونيات والاتصالات، يجب تصنيع الأجزاء بدرجة عالية من الدقة. تعتبر مراكز التصنيع مثالية CNC عالية الصلابة لهذه المهام، مما يضمن أن كل مكون يلبي متطلبات التسامح الصارمة. تستخدم هذه المراكز تكنولوجيا متقدمة لإنشاء تصميمات معقدة وأشكال هندسية معقدة، مما يضمن أن كل جزء يعمل على النحو المنشود داخل النظام الأكبر. من خلال التحكم الدقيق في معلمات التصنيع باستخدام الحاسب الآلي عالية الصلابة ، يمكن للمصنعين الحفاظ على الاتساق والجودة عبر عمليات الإنتاج الكبيرة، مما يقلل من النفايات وإعادة العمل. بالإضافة إلى ذلك، تتيح مراكز التصنيع CNC عالية الصلابة إمكانية إنشاء نماذج أولية سريعة وإنتاج كميات صغيرة، مما يجعلها مثالية للصناعات التي يكون فيها الابتكار والدقة أمرًا أساسيًا.
تعد مراكز التصنيع ضرورية CNC عالية الصلابة في صناعة الطيران والسيارات، حيث يجب تصنيع أجزاء مثل شفرات التوربينات ومكونات المحرك وعلب التروس وفقًا لمعايير دقيقة. إن قدرتهم على التعامل مع الأشكال الهندسية المعقدة والتفاصيل المعقدة أمر بالغ الأهمية في هذه القطاعات، حيث أن أصغر العيوب يمكن أن تؤثر على الأداء والسلامة والموثوقية. بالإضافة إلى ذلك، تعمل مراكز التصنيع CNC عالية الصلابة على تسهيل إنتاج مواد خفيفة الوزن ومتينة مطلوبة في مجال الطيران، بالإضافة إلى المكونات عالية الأداء اللازمة لصناعة السيارات لتلبية معايير الجودة الصارمة وظروف التشغيل الصعبة.
في الصناعة الطبية، حيث الدقة والسلامة لها أهمية قصوى، يتم استخدام مراكز التصنيع CNC عالية الصلابة لإنتاج الأدوات الجراحية والمزروعات والأجهزة الطبية الأخرى. غالبًا ما تتطلب هذه الأجزاء تشطيبات عالية الجودة والتزامًا صارمًا بالمعايير التنظيمية، مثل ISO 13485، الذي يحكم تصنيع الأجهزة الطبية. إن استخدام آلات CNC (التحكم العددي بالكمبيوتر) المتقدمة يضمن تلبية المكونات للمواصفات الصارمة، مما يؤدي إلى تحسين وظائف المنتجات وسلامتها. علاوة على ذلك، يجب معالجة المواد المستخدمة في المعدات الطبية، مثل التيتانيوم والفولاذ المقاوم للصدأ والبوليمرات المتوافقة حيويًا، بعناية فائقة للحفاظ على سلامتها وأدائها. مع تزايد الطلب على الغرسات المخصصة والأدوات الجراحية ذات الحد الأدنى من التدخل الجراحي، تلعب مراكز التصنيع دورًا حاسمًا في تمكين التصنيع الدقيق وتطوير التكنولوجيا الطبية.
يوفر اختيار مركز تصنيع CNC عالي الصلابة لخط الإنتاج الخاص بك العديد من المزايا التي يمكنها تحسين كفاءة وجودة عملياتك.
بفضل تقنية CNC ومبدلات الأدوات، يمكن لمراكز التصنيع باستخدام الحاسب الآلي , عالية الصلابة أن تعمل دون توقف طويل، مما يؤدي إلى أتمتة المهام التي كانت تتطلب في السابق عملاً يدويًا. وهذا يُترجم إلى إنتاجية أعلى وأوقات تسليم أسرع لعمليات الإنتاج الكبيرة.
توفر مراكز التصنيع دقة CNC عالية الصلابة استثنائية، خاصة عند إنشاء الأجزاء التي تحتاج إلى تلبية التفاوتات المسموح بها للغاية. يضمن نظام التحكم CNC أن يتم تنفيذ كل عملية قطع تمامًا كما تمت برمجتها، مما يؤدي إلى الحصول على أجزاء متسقة وعالية الجودة.
على الرغم من أن مراكز التصنيع باستخدام الحاسب الآلي عالية الصلابة يمكن أن تكون استثمارًا مقدمًا، إلا أن قدرتها على تقليل تكاليف العمالة وتحسين الكفاءة وتقليل الأخطاء تجعلها حلاً فعالاً من حيث التكلفة على المدى الطويل. يمكن للشركات إنتاج المزيد من الأجزاء في وقت أقل وبموارد أقل.
عند اختيار مركز تصنيع، هناك العديد من العوامل التي يجب مراعاتها للتأكد من أنه الأنسب لعمليتك.
فكر في نوع المواد التي ستعمل بها، ومدى تعقيد الأجزاء التي تحتاج إلى إنتاجها، وحجم العمل. هل ستحتاج إلى آلة يمكنها التعامل مع الأجزاء الكبيرة أم آلة تتفوق في العمليات الدقيقة والتفصيلية؟ من خلال الإجابة على هذه الأسئلة، يمكنك العثور على آلة تناسب احتياجات الإنتاج الخاصة بك.
يمكن أن يتأثر الأداء بسرعة المغزل، وصلابة الآلة، ونوع نظام التحكم CNC. قد تكون الآلة التي توفر سرعات أعلى أو استقرارًا أفضل ضرورية لتطبيقات معينة، لذلك من الضروري تقييم هذه العوامل قبل اتخاذ القرار.
سيوفر مركز التصنيع الذي يتم صيانته جيدًا سنوات من الخدمة الموثوقة. تعد الصيانة الدورية أمرًا ضروريًا للحفاظ على تشغيل الماكينة بسلاسة ومنع الأعطال المكلفة.
إن التنظيف المنتظم للماكينة، والتحقق من مستويات سائل التبريد، وتشحيم الأجزاء المتحركة، والتأكد من معايرة نظام CNC هي خطوات أساسية للحفاظ على مركز المعالجة في أفضل حالاته.
تتضمن بعض المشكلات الشائعة في مراكز التصنيع مشكلات تتعلق بمحاذاة الأداة وتآكل عمود الدوران وأخطاء البرامج. إذا لم يكن أداء جهازك كما هو متوقع، فمن الضروري استكشاف أخطاء هذه المناطق وإصلاحها بسرعة لتقليل وقت التوقف عن العمل.
تعد مراكز التصنيع CNC عالية الصلابة أداة حيوية في التصنيع الحديث، حيث توفر الدقة والكفاءة والمرونة لمجموعة واسعة من التطبيقات. سواء كنت تعمل في مجال الطيران أو السيارات أو التصنيع الطبي، فإن هذه الآلات توفر السرعة والدقة اللازمة لمواكبة متطلبات الصناعة. من خلال فهم مكونات مراكز التصنيع وأنواعها ومزاياها، ستكون مجهزًا بشكل أفضل لاختيار الماكينة المناسبة لاحتياجاتك وصيانتها لتحقيق الأداء الأمثل.
إن مركز التصنيع CNC عالي الصلابة هو نوع من أدوات الآلة الآلية التي يمكنها إجراء عمليات تصنيع مختلفة، مثل الطحن والحفر والحفر والتنصت. يتم التحكم فيه عادةً بواسطة نظام التحكم العددي بالكمبيوتر (CNC).
تستخدم مراكز التصنيع باستخدام الحاسب الآلي عالية الصلابة برنامج كمبيوتر (G-code) للتحكم في حركات الآلة. يتم توجيه محاور الماكينة ومغازلها وأدواتها المختلفة بدقة لتنفيذ العمليات على قطعة العمل، مما يؤدي إلى أتمتة عملية التصنيع.
مخرطة CNC : تستخدم بشكل أساسي لعمليات الخراطة، حيث يتم تشكيل قطعة العمل الدوارة بواسطة أداة قطع ثابتة.
مركز المعالجة : يُستخدم بشكل أساسي في عمليات الطحن والحفر وغيرها من العمليات غير الخراطة، مما يوفر تنوعًا أكبر في العمليات المختلفة على نفس الآلة.
يسمح مبدل الأدوات للآلة بتغيير الأدوات تلقائيًا، مما يزيد من كفاءة العمليات من خلال التخلص من الحاجة إلى تغييرات الأدوات اليدوية أثناء التشغيل الآلي.
التشحيم المنتظم للأجزاء المتحركة والمغزل.
تنظيف وفحص نظام التبريد.
المعايرة والمحاذاة لضمان الدقة.
عمليات فحص واستبدال الأدوات بشكل منتظم.
فحص واستبدال المرشحات للنظام الهيدروليكي.
معالجة غير دقيقة : يمكن أن يكون سببها الأدوات البالية، أو الإعداد غير المناسب، أو محاذاة الماكينة بشكل غير صحيح.
تآكل الأداة : الاستخدام المستمر يمكن أن يؤدي إلى انخفاض حدة أدوات القطع، مما يؤثر على الأداء.
أخطاء البرنامج/التحكم : مشكلات في البرمجة أو الاتصال بين CNC والجهاز.
الأعطال الميكانيكية : يمكن أن تؤدي الأجزاء البالية أو الصيانة غير الكافية إلى حدوث أعطال.
خذ بعين الاعتبار عوامل مثل:
نوع المادة التي ستقوم بتصنيعها (على سبيل المثال، المعدن، البلاستيك، المركب).
تعقيد وحجم الأجزاء التي تحتاج إلى صنعها.
الدقة والتسامح المطلوبين.
المساحة المتوفرة في متجرك للآلة.
ميزانيتك ومستوى الأتمتة المطلوبة.
يساعد سائل التبريد في الحفاظ على قطعة العمل والأداة في درجة الحرارة المناسبة، مما يمنع ارتفاع درجة الحرارة، ويقلل الاحتكاك، ويحسن عمر الأداة وتشطيب السطح. كما أنه يساعد على طرد الرقائق والحطام من منطقة القطع.
يمكن أن يتراوح السعر على نطاق واسع بناءً على نوع الماكينة وقدراتها، من عشرات الآلاف إلى أكثر من مليون دولار للنماذج المتطورة متعددة المحاور أو النماذج المتخصصة.
يمكن إجراء البرمجة يدويًا عن طريق كتابة رمز G أو استخدام برنامج CAM (التصنيع بمساعدة الكمبيوتر)، الذي يقوم بإنشاء الكود اللازم من نموذج ثلاثي الأبعاد للجزء المراد تصنيعه.
يشير المصطلح 'المحور' إلى الاتجاهات التي يمكن أن تتحرك فيها الآلة. المحاور المشتركة هي:
المحور السيني : الحركة الأفقية (من اليسار إلى اليمين).
المحور Y : الحركة الأفقية (من الأمام إلى الخلف).
المحور Z : الحركة العمودية (لأعلى ولأسفل).
المحاور A، B، C : المحاور الدورانية، التي توجد عادة في مراكز التصنيع المتقدمة أو ذات 5 محاور.
