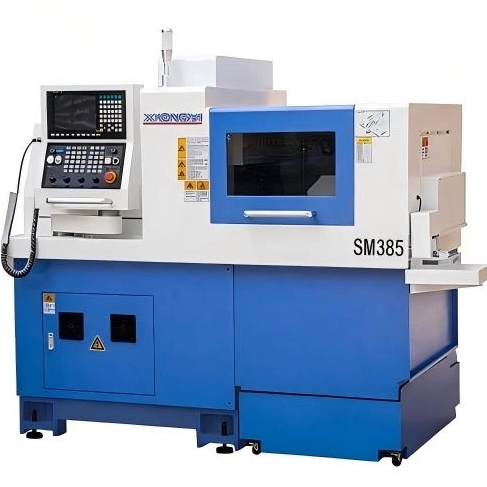

مخرطة CNC من النوع السويسري SM-385
شيونجي
تم تصميم الخاصة بنا مخرطة CNC من النوع السويسري للتصنيع عالي السرعة والدقة للمكونات الصغيرة والمعقدة والرفيعة. تتوفر هذه الماكينة المتقدمة بسعر بيع المصنع ، وتجمع بين الصلابة الاستثنائية والأداء الموثوق والأتمتة الذكية لمساعدة الشركات المصنعة على زيادة الإنتاجية مع الحفاظ على دقة المعالجة الفائقة.
تأتي الماكينة بشكل قياسي مع وحدة التحكم CNC ثنائية القناة SYNTEC من تايوان ، مما يوفر تحكمًا فعالاً متعدد المهام، وتشغيل عالي السرعة، ودقة متميزة. يتوفر أيضًا نظام Mitsubishi CNC ونظام Fanuc CNC لتلبية متطلبات العملاء المحددة.
تم تصميم هذه بقاعدة من حديد الزهر Mihanna عالي الصلابة وبنية عتيقة بدقة، مخرطة CNC من النوع السويسري مما يوفر مقاومة ممتازة للاهتزاز وثبات الأبعاد على المدى الطويل. تضمن محامل المغزل المستوردة عالية الدقة تشغيل المغزل لأقل من 2μm ، مما يوفر تشطيبًا استثنائيًا للسطح وتناسق التشغيل.
يتم تشغيل جميع محاور التغذية بواسطة محركات مؤازرة كاملة ومجهزة بمسامير كروية دقيقة مستوردة، ومسارات توجيهية خطية، ومحامل لولبية الرصاص، مما يحقق دقة تحديد موضع متكررة تبلغ ≥3μm لتطبيقات الإنتاج الصعبة.
تتميز الماكينة بجلبة دليل سريعة التبديل ونظام جلبة غير دليلية ، مما يسمح بتصنيع مرن لأنواع مختلفة من قطع العمل. يدعم تخطيط الأداة الرأسية المدمجة ذات الصف المزدوج، جنبًا إلى جنب مع الأدوات الحية الشعاعية، عمليات الخراطة والطحن والحفر والنقر وعمليات المعالجة المعقدة الأخرى في إعداد واحد.
لتعزيز الإنتاجية، يمكن تجهيز الماكينة بوحدة تغذية شريطية أوتوماتيكية لتمكين الإنتاج المستمر بدون طيار، مما يقلل من تكاليف العمالة ويزيد من كفاءة التصنيع.
يتم استخدام على مخرطة CNC من النوع السويسري نطاق واسع في صناعات السيارات والطبية والإلكترونيات والاتصالات والفضاء والأجهزة والهواء المضغوط والصناعات الهيدروليكية ، مما يجعلها حلاً مثاليًا لإنتاج أعمدة دقيقة وموصلات ودبابيس ومكونات طبية وأجزاء إلكترونية ومكونات معدنية أخرى عالية الدقة.
اختر مخرطة CNC من النوع السويسري للبيع في المصنع للحصول على جودة موثوقة وأسعار تنافسية ودعم فني احترافي لتحسين قدرات التصنيع الدقيقة لديك.
آلة مخرطة CNC من النوع السويسري SM-385.pdf
المعلمة الفنية |
|||
نموذج الآلة |
SM385 |
||
قدرة المعالجة
|
الحد الأقصى لقطر الشريط (مم) |
Φ38 |
|
قطر تجويف المغزل (مم) |
Φ39 |
||
أقصى طول بالقطع (مم) |
بدون شجيرة دليل |
2.5D (الحد الأقصى 90) |
|
بوش دليل دوارة |
310 |
||
| الحد الأقصى لقطر المغزل الخلفي (مم) | Φ38 |
||
| الحد الأقصى لقطر الحفر للمغزل (مم) | Φ13 |
||
| المغزل أقصى قطر التنصت | م12 |
||
| الحد الأقصى لقطر الحفر للمغزل الخلفي (مم) | Φ10 |
||
| الحد الأقصى لقطر التنصت للمغزل الخلفي | م10 |
||
| الحد الأقصى لقطر الحفر للأداة الحية الشعاعية (مم) | Φ10 |
||
| أداة شعاعية حية أقصى قطر للخيط | م8 |
||
الحد الأقصى لقطر الحفر للأداة الحية الخلفية (مم) |
Φ8 (اختياري) |
||
| الحد الأقصى لقطر الخيط للأداة الحية الخلفية | M6 (اختياري) |
||
القدرة الميكانيكية
|
سرعة المغزل (ص / دقيقة) |
6000 (اسطوانة دوارة) |
|
سرعة المغزل الخلفي (ص / دقيقة) |
8000 |
||
سرعة الأداة الحية الشعاعية (r/min) |
6000 |
||
سرعة الأداة الحية الخلفية (r/min) |
6000 (اختياري) |
||
سرعة الحركة السريعة (م/دقيقة) |
30 (X2، Y1، Z2) |
||
24 (X1، Z1) |
|||
نفاذ المغزل (مم) |
.00.002 |
||
دقة تحديد المواقع المتكررة |
.00.003 |
||
نظام الأداة
|
أداة التطوير التنظيمي | 1(□20)+5(□16) |
|
| أداة المعالجة المحورية | 4 (ER20) |
||
| أداة حية شعاعية | 1(ER20)+3(ER16) |
||
| حامل أدوات ذو فتحة عميقة | 2 (ER16) |
||
| أداة المعالجة الخلفية | 4 (ER16) |
||
| عودة أداة حية | متنوعة |
||
قوة المحرك
|
المغزل الرئيسي (كيلوواط) |
6.3 |
|
المغزل الخلفي (كيلوواط) |
4.2 |
||
محور القيادة الخطية (كيلوواط) |
1.1(X1、X2、Y1、Z1、Z2) |
||
أداة حية شعاعية (كيلوواط) |
1.1 |
||
أداة العودة الحية (كيلوواط) |
1 (اختياري) |
||
مضخة التبريد (كيلوواط) |
0.4 |
||
وزن الماكينة (كجم) |
3750 |
||
أبعاد الماكينة (الطول × العرض × الارتفاع) (مم) |
3100×1660×1920 |
||
إحدى الميزات البارزة لمخارط CNC من النوع السويسري هي دقتها التي لا مثيل لها. يمكنهم تحقيق تفاوتات ضيقة تصل إلى بضعة ميكرونات، وهو أمر ضروري للصناعات التي تكون فيها كل التفاصيل مهمة.
الوقت هو المال، ومخارط CNC من النوع السويسري مصممة للسرعة. يمكنهم إجراء عمليات متعددة في إعداد واحد، مما يقلل بشكل كبير من وقت المعالجة مقارنة بالطرق التقليدية.
مخارط CNC من النوع السويسري ليست مجرد مهور ذات خدعة واحدة. مجهزة بأدوات متعددة، يمكنها إجراء عمليات الخراطة والطحن والحفر وحتى الخيوط، كل ذلك في إعداد واحد. هذا التنوع يجعلها مثالية للمشاريع المعقدة.
الأتمتة هي تغيير قواعد اللعبة في التصنيع. تأتي مخارط CNC من النوع السويسري مزودة بمبدلات آلية للأدوات تعمل على تقليل وقت التوقف عن العمل وزيادة الكفاءة إلى أقصى حد. يمكنك التبديل بين الأدوات المختلفة دون تدخل يدوي، مما يسمح بالإنتاج المستمر.
غالبًا ما تكون المساحة في أعلى مستوياتها في مرافق التصنيع. إن التصميم المدمج لمخارط CNC من النوع السويسري يعني أنها يمكن أن تتناسب مع مساحات العمل الأصغر دون التضحية بالأداء.
توفر ماكينات مخرطة CNC من النوع السويسري العديد من المزايا، خاصة فيما يتعلق بالتصنيع الدقيق وإنتاج الأجزاء الصغيرة. فيما يلي بعض الفوائد الرئيسية:
تم تصميم المخارط السويسرية للحصول على دقة عالية وتفاوتات عالية، مما يجعلها مثالية لإنتاج المكونات المعقدة.
يمكنهم إنتاج أشكال وميزات معقدة بكفاءة نظرًا لقدرتهم على استخدام أدوات متعددة في وقت واحد.
يسمح تصميم غراب الرأس المنزلق بإزالة المواد بكفاءة، مما يقلل من أوقات الدورات.
غالبًا ما يتم إنتاج الأجزاء في إعداد واحد، مما يقلل الحاجة إلى العمليات الثانوية ويقلل وقت المعالجة.
تتضمن المخارط السويسرية عادةً مغذيات شريطية أوتوماتيكية، مما يسمح بالتشغيل المستمر وزيادة الإنتاجية.
ويمكن تجهيزها بحاملات أدوات مختلفة، مما يتيح إجراء تغييرات سريعة في الأداة والقدرة على إجراء عمليات متعددة.
مثالية لعمليات الإنتاج بكميات كبيرة نظرًا لسرعتها وكفاءتها، كما أنها مناسبة أيضًا لأحجام الدفعات الصغيرة.
تصميم المخارط السويسرية يقلل من هدر المواد، مما يساهم في كفاءة التكلفة.
بشكل عام، تعد مخارط CNC من النوع السويسري أحد الأصول القيمة في الصناعات التي تتطلب دقة وكفاءة عالية، مثل الأجهزة الطبية والفضاء ومكونات السيارات.
تُستخدم آلات مخرطة CNC من النوع السويسري على نطاق واسع في مختلف الصناعات نظرًا لدقتها وكفاءتها في تصنيع الأجزاء الصغيرة والمعقدة. فيما يلي بعض التطبيقات الشائعة:
إنتاج مكونات مثل الأدوات الجراحية والمزروعات والتجهيزات التي تتطلب دقة عالية وتوافقًا حيويًا.
تصنيع المكونات الحيوية مثل المثبتات والبطانات والأقواس التي يجب أن تستوفي التفاوتات الصارمة ومعايير الأداء.
إنشاء أجزاء صغيرة مثل حاقنات الوقود، وأجسام الصمامات، ومكونات ناقل الحركة، والتي غالبًا ما تتطلب هندسة معقدة ودقة عالية.
تصنيع الموصلات والمبيتات والمكونات الصغيرة الأخرى الضرورية للأجهزة الإلكترونية.
إنتاج أجزاء ساعة معقدة، بما في ذلك التروس والعلب، حيث تكون الدقة والتفاصيل ذات أهمية قصوى.
مكونات التصنيع مثل الصمامات والتجهيزات والأسطوانات التي تتطلب تفاوتات صارمة لأداء الوظيفة المناسبة.
تصنيع البراغي والصواميل والمسامير، غالبًا بكميات كبيرة وبجودة متسقة.
تصنيع مكونات الأسلحة النارية والذخيرة وغيرها من المعدات المتعلقة بالدفاع والتي تتطلب الموثوقية والدقة.
إنتاج الأدوات والتركيبات المخصصة التي يتم استخدامها في عمليات التصنيع المختلفة.
بشكل عام، تعتبر مخارط CNC من النوع السويسري مناسبة بشكل خاص للصناعات التي تتطلب دقة عالية وهندسة معقدة وإنتاجًا فعالاً للأجزاء الصغيرة.
عند شراء مخرطة CNC من النوع السويسري، من المهم مراعاة الملحقات المناسبة للتأكد من أن الماكينة تلبي متطلبات الإنتاج الخاصة بك وتعمل على النحو الأمثل. فيما يلي قائمة بالملحقات الأساسية التي يجب التفكير فيها:
نظام تغذية القضبان عبارة عن آلة أو جهاز يستخدم في التصنيع لتزويد قضبان طويلة من المواد الخام (عادةً معدنية أو بلاستيكية) تلقائيًا إلى مخرطة CNC أو مخرطة CNC من النوع السويسري. تعد وحدات التغذية الشريطية شائعة في عمليات التشغيل الآلي التي تتضمن عمليات إنتاج عالية، لأنها تسمح بالتغذية المستمرة والآلية للمواد، مما يزيد من الكفاءة ويقلل وقت التوقف عن العمل.
تساعد وحدات التغذية الشريطية الآلية في تحميل المواد داخل الماكينة من أجل إنتاج مستمر بكميات كبيرة. اعتمادًا على احتياجاتك، يمكنك اختيار وحدة تغذية تعمل بالهواء المضغوط، أو الهيدروليكية، أو المؤازرة.
إن مقعد الأكمام الدليلي الدوار المتزامن هو أحد المكونات المستخدمة في مخارط CNC من النوع السويسري أو المخارط الأوتوماتيكية . إنه بمثابة دليل للمادة (عادةً شريط المخزون) أثناء عملية التصنيع. يتميز مقعد الأكمام هذا بتصميم خاص يسمح له بالتدوير بشكل متزامن مع المغزل أو المكونات الأخرى للمخرطة، مما يضمن تغذية القضيب أو قطعة العمل بدقة وثبات من خلال الماكينة.
هيكل يشبه الأنبوب يدعم ويوجه مخزون القضيب من خلال مغزل المخرطة أو نظام العمل.
يشير هذا إلى حقيقة أن الغلاف يدور بشكل متزامن مع عمود دوران المخرطة أو أي مكون دوار آخر، مما يضمن التغذية الدقيقة للمادة ويقلل الانحراف أثناء التشغيل الآلي.
يوفر غلاف الدليل الدوار المتزامن لمخزون دقيقين محاذاة وثباتًا الشريط عند دخوله منطقة المعالجة. يمنع الشريط من التذبذب أو التحرك، خاصة عند تصنيع الأجزاء الصغيرة والطويلة.
فهو يساعد على الحفاظ على التجانس في تغذية المواد من خلال الآلة دون التسبب في انحراف أو اهتزاز.
عند معالجة الأجزاء الطويلة أو النحيلة، يمكن أن يؤدي انحراف الشريط إلى عدم الدقة. يساعد الدوران المتزامن لغطاء التوجيه على تقليل هذا الانحراف عن طريق الحفاظ على الشريط في موضعه ودعمه أثناء تحركه عبر المغزل.
يضمن التدوير تغذية مخزون القضبان بسلاسة، وهو أمر بالغ الأهمية بشكل خاص للعمليات التي تتطلب دقة عالية ، مثل الخراطة أو الحفر.
تعمل ميزة التدوير المتزامن على تحسين الدقة من خلال ضمان دوران غلاف التوجيه وقطعة العمل معًا، مما يؤدي إلى إجراء قطع أكثر اتساقًا، مما يقلل من فرصة ثرثرة الأداة أو تشويه الأجزاء.
وهذا مهم بشكل خاص عند العمل مع مواد ذات قطر صغير أو مواد حساسة، والتي تكون أكثر عرضة للاختلال أو الانحراف.
من خلال الحفاظ على المحاذاة الصحيحة وتقليل الاهتزازات، يمكن أن تساعد غلاف التوجيه المتزامن في تحسين تشطيب سطح الأجزاء التي يتم تصنيعها، خاصة للتطبيقات الدقيقة في صناعات مثل الطبي , الطيران أو الإلكترونيات.
غالبًا ما تؤدي المخارط من النوع السويسري عمليات تصنيع متعددة المحاور وتحتاج إلى تنوع عالٍ للتعامل مع العمليات المعقدة. يلعب مقعد الأكمام الدليلي الدوار المتزامن دورًا حاسمًا من خلال ضمان محاذاة المواد وتغذيتها بشكل متسق، مما يسمح بهذه العمليات المعقدة الطحن , والحفر , والتنصت والتدوير مثل .
يستخدم لتصنيع الأجزاء الصغيرة والدقيقة مثل للأجهزة الطبية , المكونات الإلكترونية أو قطع غيار السيارات التي تتطلب ثبات المواد والدقة العالية.
عند معالجة القضبان الطويلة أو قطع العمل الرفيعة المعرضة للانحراف، يضمن غلاف التوجيه تغذيتها عبر الماكينة دون محاذاة خاطئة.
غالبًا ما تعمل مخارط CNC من النوع السويسري بسرعات عالية، ويساعد غلاف الدليل الدوار المتزامن في الحفاظ على الاستقرار أثناء هذه العمليات السريعة، مما يضمن الدقة المستمرة.
: من خلال تقليل الانحراف والاهتزاز، يساعد الغلاف الدليلي على تقليل تآكل الأداة، مما يؤدي إلى إطالة عمر الأداة.
يضمن تشطيبات وتفاوتات أفضل للسطح عن طريق منع حركة المواد وانحرافها.
يسمح بتغذية المواد بسلاسة وكفاءة، الأمر الذي يمكن أن يقلل أوقات الدورات ويحسن إنتاجية الماكينة بشكل عام.
يعد مقعد الأكمام الدليلي الدوار المتزامن أحد الملحقات الهامة في مخارط CNC من النوع السويسري، مما يضمن الدقيق , الاستقرار والتغذية السلسة للمواد . وهو مهم بشكل خاص للأجزاء الدقيقة أو الصغيرة التي تتطلب دقة عالية، كما أنه يدعم المواد الطويلة أو الرفيعة التي قد تنحرف. من خلال التدوير بشكل متزامن مع المغزل أو مكونات الماكينة الأخرى، فإنه يقلل الأخطاء، ويقلل من تآكل الأدوات، ويساعد في إنتاج أجزاء نهائية عالية الجودة.
هذه ضرورية لتثبيت الأجزاء الصغيرة بشكل آمن في المغزل. اختر من بين خراطيش الكوليه القابلة للسحب أو الهيدروليكية أو الهوائية بناءً على مستوى الدقة المطلوبة.
تعتبر حاملات الأدوات عالية الجودة ضرورية لحمل أدوات القطع بأقل قدر من الجريان والاهتزاز. فكر في شراء حاملات الأدوات الثابتة والمباشرة والدوارة اعتمادًا على عملياتك.
تعتبر هذه الأدوات ضرورية إذا كنت بحاجة إلى إجراء عمليات الطحن أو الحفر أو التنصت. تدور الأدوات الحية مع المغزل، مما يتيح إجراء عمليات معقدة متعددة المحاور.
يمكن لأداة التقاط الأجزاء الآلية إزالة الأجزاء النهائية من الماكينة، مما يقلل من المعالجة اليدوية ويحسن كفاءة وقت الدورة.
مخارط CNC من النوع السويسري هي آلات متخصصة مصممة لإنتاج الأجزاء الدقيقة بكميات كبيرة. إنها تستخدم غراب رأس منزلق وجلبة توجيه لدعم قطع العمل الطويلة والرفيعة، مما يسمح بتصنيع عالي السرعة وتفاوتات مشددة.
الدقة : دقة عالية وتحمل صارم.
الكفاءة : قادرة على تصنيع الآلات بسرعة عالية، مما يقلل من أوقات الدورات.
المرونة : يمكنه التعامل مع مجموعة متنوعة من المواد وأشكال الأجزاء.
الأجزاء الطويلة : مثالية لتصنيع المكونات الطويلة والرفيعة.
يمكن للمخارط من النوع السويسري معالجة مجموعة واسعة من المواد، بما في ذلك المعادن (مثل الفولاذ المقاوم للصدأ والألومنيوم والنحاس) والبلاستيك والمواد المركبة.
والفرق الرئيسي هو عملية التصميم والتصنيع. تستخدم المخارط السويسرية غراب رأس منزلق وجلبة توجيه للدعم، وهو أفضل للأجزاء الأطول والأرق، في حين أن المخارط التقليدية عادةً ما تحتوي على غراب رأس ثابت.
يتم استخدامها بشكل شائع في صناعات مثل تصنيع الأجهزة الطبية والفضاء والسيارات والإلكترونيات لأجزاء مثل البراغي والمسامير والمكونات المعقدة.
ضع في اعتبارك عوامل مثل حجم الأجزاء التي تحتاج إلى إنتاجها، والمواد التي ستستخدمها، وحجم الإنتاج، وميزانيتك. قد يكون من المفيد أيضًا التشاور مع أحد الموردين أو خبراء الصناعة.
تشمل الصيانة الدورية تشحيم الأجزاء المتحركة، وأدوات الفحص والمعايرة، والتأكد من نظافة الماكينة. يعد اتباع جدول الصيانة الخاص بالشركة المصنعة أمرًا ضروريًا لتحقيق الأداء الأمثل.
نعم، يمكن دمج العديد من المخارط السويسرية الحديثة مع أنظمة التشغيل الآلي، مثل مغذيات القضبان والروبوتات، لتعزيز الإنتاجية وتقليل العمل اليدوي.
يحتاج المشغلون عادةً إلى مهارات في برمجة CNC، وفهم عمليات التشغيل الآلي، والإلمام بإعداد الأدوات وصيانتها. غالبًا ما يتم توفير التدريب من قبل الشركات المصنعة أو المدارس الفنية.
يمكن أن تكون أكثر تكلفة من المخارط التقليدية بسبب التكنولوجيا المتقدمة وقدرات الدقة. ومع ذلك، يمكن تبرير التكلفة من خلال تحسين الكفاءة وجودة الإنتاج.
إذا كانت لديك أسئلة محددة أو كنت بحاجة إلى معلومات أكثر تفصيلاً، فلا تتردد في طرحها!
