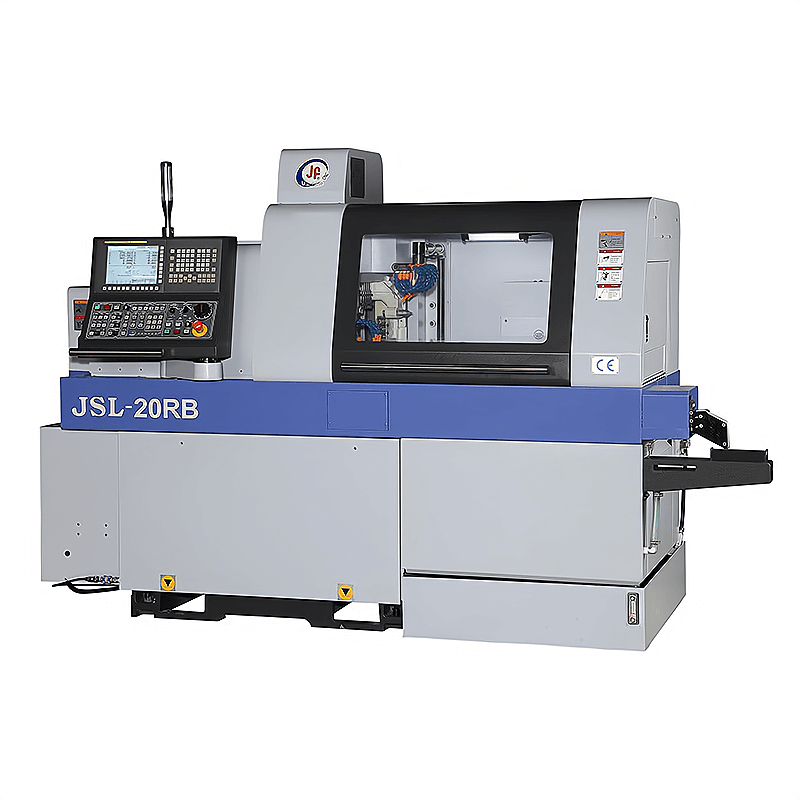

Jenis Swiss CNC Lathe JSL-20RB
Jinn FA (Taiwan)
Memperkenalkan jenis Jinn FA JSL-20RB dan JSL-20RBY Swiss-Type CNC Sliding Head Lathes-Premium Solutions yang direka untuk memenuhi tuntutan dinamik pembuatan moden. Mesin CNC jenis Switzerland ini memberikan fleksibiliti operasi yang luar biasa, menjadikannya sempurna untuk menghasilkan bahagian automotif dan motosikal yang tinggi, komponen elektronik, instrumen ketepatan, dan unsur-unsur pneumatik dan hidraulik.
Salah satu ciri yang menonjol dari mesin gelongsor CNC jenis Switzerland ini adalah fleksibiliti yang luar biasa. Kompak namun berkuasa, model JSL-20RB dan JSL-20RBY dilengkapi dengan sub-spindle yang canggih yang membolehkan perubahan serentak, penggilingan, penggerudian, dan mengetuk. Operasi segerak antara spindle utama dan sub-spindle bukan sahaja meningkatkan kecekapan pemesinan tetapi juga memotong secara drastik pada masa pemprosesan sekunder. Keupayaan untuk menukar penggerudian sampingan untuk mengakhiri penggerudian atas permintaan meningkatkan lagi penyesuaian mesin CNC jenis Switzerland ini.
JSL-20RB mempunyai kawalan paksi C1/Z1/X1/X1/C2/Z2/X2 yang maju, manakala JSL-20RBY mengambil langkah seterusnya dengan paksi Y2 tambahan untuk kawalan dan ketepatan yang dipertingkatkan. Kedua-dua model boleh disesuaikan dengan pelbagai aksesori pilihan, termasuk peranti penggerudian lubang dalam, alat pembentukan poligon, dan unit SAW yang didorong oleh kuasa, meningkatkan fungsi mereka untuk memenuhi keperluan pengeluaran khusus anda.
Bagi perniagaan yang bertujuan untuk mengoptimumkan proses pembuatan mereka dengan mesin gelongsor CNC yang canggih Swiss, Jinn FA JSL-20RB dan JSL-20RBY menawarkan prestasi, kebolehpercayaan, dan fleksibel yang tidak dapat ditandingi. Ketahui bagaimana mesin canggih ini dapat mengubah keupayaan pengeluaran anda hari ini!
Jenis Swiss CNC Lathe Machine JSL-20RB (FanUC) .pdf
| JSL | Unit Item | -20RB | JSL-20RBY |
|---|---|---|---|
| MAX MAX MAX. Beralih diameter | mm | 20 | 20 |
| Sub spindle max. Beralih diameter | mm | 20 | 20 |
| Maks. Panjang Putih (Bush berputar) | mm | 250/190 | 250/190 |
| Maks. Panjang beralih (bukan belukar) | mm | Bukan/50 | Bukan/50 |
| Maks. Panjang putar (semak tetap) | mm | 280/220 | 280/220 |
| MAX MAX MAX. Kapasiti penggerudian/mengetuk | mm | Ø10/m8 | Ø10/m8 |
| Sub spindle max. Kapasiti penggerudian/mengetuk | mm | Ø8/m8 | Ø8/m8 |
| Maks. Kapasiti penggerudian/penoreh silang | mm | Ø8/m6 | Ø8/m6 |
| Pemegang Alat OD | PCS | 6/□ 12mm | 6/□ 12mm |
| Pemegang Alat ID | PCS | 4/Ø22mm | 4/Ø22mm |
| S1 Cross Live Tool Holder | PCS | 5/ER-16 | 5/ER-16 |
| Pemegang alat muka sub spindle | PCS | 4 | 8 |
| Paksi kawalan (dengan paksi c) | PCS | 7 | 8 |
| Main/Sub Spindle Bore | mm | Ø26.6 | Ø26.6 |
| Utama/Sub Spindle Max. Kelajuan | rpm | 10000/8000 | 10000/8000 |
| X1/Z1/Y1/X2/Z2/Y2 Rapid Traverse | m/min | 24 | 24 |
| S1 Cross Drilling Max. Kelajuan | rpm | 8000 | 8000 |
| S1 motor silang silang | kw | 1.2 | 1.2 |
| Motor yang didorong muka s2 | kw | 0.5 | 0.75 |
| S2 Face Drilling Max. Kelajuan | rpm | 8000 | 8000 |
| Motor Spindle Utama | kw | 2.2/3.7 | 2.2/3.7 |
| Sub Spindle Motor | kw | 2.2/3.7 | 2.2/3.7 |
| X1/Z1/Y1 Motor | kw | 0.75 | 0.75 |
| X2/Z2 Motor | kw | 0.5 | 0.5 |
| Y2 Motor | kw | Bukan | 0.5 |
| Pam penyejuk | kw | 2.3 | 2.3 |
| Keperluan kuasa | kw | 20kva | 20kva |
| Kapasiti pelinciran | L. | 2 | 2 |
| Kapasiti tangki penyejuk | L. | 220 (100%) | 220 (100%) |
| Dimensi Mesin (LXWXH) | mm | 2846x1284x2024 | 2846x1284x2024 |
| Berat | kg | 2670 | 2700 |
Salah satu ciri -ciri yang menonjol dari jenis pelaku CNC Swiss adalah ketepatan mereka yang tidak dapat ditandingi. Mereka boleh mencapai toleransi yang ketat seperti beberapa mikron, yang penting untuk industri di mana setiap perkara terperinci.
Masa adalah wang, dan jenis Switzerland CNC direka untuk kelajuan. Mereka boleh melakukan pelbagai operasi dalam satu persediaan, dengan ketara mengurangkan masa pemesinan berbanding dengan kaedah tradisional.
Jenis Swiss CNC Lathes bukan sekadar satu ponies. Dilengkapi dengan pelbagai alat, mereka boleh melakukan perubahan, penggilingan, penggerudian, dan bahkan threading, semuanya dalam satu persediaan. Fleksibiliti ini menjadikan mereka sesuai untuk projek -projek yang kompleks.
Automasi adalah penukar permainan dalam pembuatan. Jenis Swiss CNC Lathes dilengkapi dengan penukar alat automatik yang meminimumkan downtime dan memaksimumkan kecekapan. Anda boleh menukar antara alat yang berbeza tanpa campur tangan manual, yang membolehkan pengeluaran berterusan.
Ruang sering di premium dalam kemudahan pembuatan. Reka bentuk padat jenis pelan CNC jenis Switzerland bermakna mereka boleh masuk ke ruang kerja yang lebih kecil tanpa mengorbankan prestasi.
Pemegang Alat OD: 6 Alat
Pemegang Alat ID: 4 Alat
Pemegang Alat Salib Langsung: 5 Alat
Mesin Lathe CNC-jenis Switzerland menawarkan beberapa kelebihan, terutamanya untuk pemesinan ketepatan dan pengeluaran bahagian kecil. Berikut adalah beberapa faedah utama:
Lathes Swiss direka untuk ketepatan yang tinggi dan toleransi yang ketat, menjadikannya sesuai untuk menghasilkan komponen yang rumit.
Mereka dapat menghasilkan bentuk dan ciri -ciri yang kompleks kerana keupayaan mereka menggunakan pelbagai alat secara serentak.
Reka bentuk headstock gelongsor membolehkan penyingkiran bahan yang cekap, mengurangkan masa kitaran.
Bahagian sering dihasilkan dalam satu persediaan, meminimumkan keperluan untuk operasi menengah dan mengurangkan masa pengendalian.
Lathes Swiss biasanya termasuk pengumpan bar automatik, membolehkan operasi berterusan dan peningkatan produktiviti.
Mereka boleh dilengkapi dengan pelbagai pemegang alat, membolehkan perubahan alat cepat dan keupayaan untuk melakukan pelbagai operasi.
Ideal untuk pengeluaran volum tinggi berjalan kerana kelajuan dan kecekapan mereka, sementara juga sesuai untuk saiz batch kecil.
Reka bentuk pelaut Swiss meminimumkan sisa bahan, menyumbang kepada kecekapan kos.
Secara keseluruhannya, pelan CNC jenis Switzerland adalah aset yang berharga dalam industri yang memerlukan ketepatan dan kecekapan yang tinggi, seperti peranti perubatan, aeroangkasa, dan komponen automotif.
Mesin Lathe CNC jenis Switzerland digunakan secara meluas di pelbagai industri kerana ketepatan dan kecekapan mereka dalam pemesinan bahagian kecil dan kompleks. Berikut adalah beberapa aplikasi biasa:
Menghasilkan komponen seperti instrumen pembedahan, implan, dan kelengkapan yang memerlukan ketepatan dan biokompatibiliti yang tinggi.
Pembuatan komponen kritikal seperti pengikat, bushings, dan kurungan yang mesti memenuhi toleransi dan standard prestasi yang ketat.
Mewujudkan bahagian kecil seperti penyuntik bahan api, badan injap, dan komponen penghantaran, yang sering memerlukan geometri kompleks dan ketepatan yang tinggi.
Penyambung pemesinan, perumahan, dan komponen kecil lain yang penting untuk peranti elektronik.
Menghasilkan bahagian jam tangan yang rumit, termasuk gear dan kes, di mana ketepatan dan perincian adalah yang paling utama.
Komponen pembuatan seperti injap, kelengkapan, dan silinder yang memerlukan toleransi yang ketat untuk fungsi yang betul.
Mewujudkan skru, kacang, dan bolt, selalunya dalam kuantiti yang besar dengan kualiti yang konsisten.
Komponen pemesinan untuk senjata api, peluru, dan peralatan berkaitan pertahanan lain yang memerlukan kebolehpercayaan dan ketepatan.
Menghasilkan alat dan lekapan tersuai yang digunakan dalam pelbagai proses pemesinan.
Secara keseluruhannya, pelan CNC jenis Switzerland sangat sesuai untuk industri yang menuntut ketepatan tinggi, geometri kompleks, dan pengeluaran yang cekap dari bahagian-bahagian kecil.
Apabila membeli pelantar CNC jenis Switzerland, penting untuk mempertimbangkan aksesori yang betul untuk memastikan mesin memenuhi keperluan pengeluaran anda dan melakukan secara optimum. Berikut adalah senarai aksesori utama untuk difikirkan:
Pengumpan bar automatik membantu memuat bahan ke dalam mesin untuk pengeluaran berterusan, tinggi. Bergantung pada keperluan anda, anda boleh memilih pengumpan pneumatik, hidraulik, atau servo.
Kerusi lengan panduan berputar segerak adalah komponen yang digunakan dalam pelantar CNC jenis Switzerland atau pelarik automatik . Ia berfungsi sebagai panduan untuk bahan (biasanya stok bar) semasa proses pemesinan. Kerusi lengan ini mempunyai reka bentuk khusus yang membolehkannya berputar serentak dengan gelendong atau komponen lain dari pelarik, memastikan bahawa bar atau bahan kerja diberi makan dengan tepat dan stably melalui mesin.
Struktur seperti tiub yang menyokong dan membimbing stok bar melalui gelendong pelarik atau sistem pegangan kerja.
Ini merujuk kepada fakta bahawa lengan berputar selaras dengan gelendong pelarik atau komponen berputar lain, yang memastikan pemakanan yang tepat bahan dan mengurangkan pesongan semasa pemesinan.
Lengan panduan berputar segerak menyediakan penjajaran dan kestabilan yang tepat untuk stok bar kerana ia memasuki zon pemesinan. Ia menghalang bar dari goyah atau beralih, terutamanya apabila pemesinan bahagian kecil dan panjang.
Ia membantu mengekalkan keseragaman dalam memberi makan bahan melalui mesin tanpa menyebabkan pesongan atau getaran.
Apabila pemesinan bahagian panjang atau langsing, pesongan bar boleh membawa kepada ketidaktepatan. Pusingan segerak lengan panduan membantu mengurangkan pesongan ini dengan mengekalkan bar dalam kedudukan dan menyokongnya kerana ia bergerak melalui gelendong.
Putaran memastikan bahawa stok bar sedang diberi makan dengan lancar, yang sangat penting untuk operasi yang memerlukan ketepatan yang tinggi , seperti perubahan atau penggerudian.
Ciri -ciri putaran segerak meningkatkan ketepatan dengan memastikan lengan panduan dan bahan kerja berputar bersama -sama, yang membawa kepada tindakan pemotongan yang lebih konsisten, mengurangkan peluang perbualan alat atau penyimpangan bahagian.
Ia amat penting apabila bekerja dengan bahan-bahan diameter kecil atau halus, yang lebih mudah terdedah kepada misalignment atau pesongan.
Dengan mengekalkan penjajaran yang betul dan mengurangkan getaran, lengan panduan segerak dapat membantu meningkatkan kemasan permukaan bahagian -bahagian yang dimesin, terutama untuk aplikasi ketepatan dalam industri seperti perubatan , aeroangkasa , atau elektronik.
Lathes jenis Switzerland sering melakukan pemesinan pelbagai paksi dan memerlukan fleksibiliti yang tinggi untuk mengendalikan operasi kompleks. Kerusi lengan berputar segerak memainkan peranan penting dengan memastikan bahan itu diselaraskan dan diberi makan secara konsisten, yang membolehkan operasi kompleks seperti , , penggerudian penggerudian , beralihdan panduan .
Digunakan untuk pemesinan kecil, bahagian yang tepat seperti peranti perubatan , komponen elektronik , atau bahagian automotif di mana kedua -dua kestabilan bahan dan ketepatan yang tinggi diperlukan.
Apabila pemesinan bar panjang atau kerja -kerja nipis yang terdedah kepada pesongan, lengan panduan memastikan mereka diberi makan melalui mesin tanpa misalignment.
Lathes CNC jenis Switzerland sering beroperasi pada kelajuan tinggi, dan lengan panduan berputar segerak membantu mengekalkan kestabilan semasa operasi cepat ini, memastikan ketepatan yang berterusan.
: Dengan meminimumkan pesongan dan getaran, lengan panduan membantu mengurangkan haus alat, memanjangkan hayat alat.
Memastikan kemasan permukaan yang lebih baik dan toleransi dengan mencegah pergerakan bahan dan pesongan.
Membolehkan pemakanan bahan yang lancar dan cekap, yang dapat mengurangkan masa kitaran dan meningkatkan keseluruhan mesin.
Kerusi lengan panduan berputar segerak adalah aksesori kritikal dalam pelan CNC jenis Switzerland, memastikan ketepatan , kestabilan , dan pemakanan bahan yang lancar . Ia amat penting untuk bahagian -bahagian halus atau kecil yang memerlukan ketepatan yang tinggi, dan ia menyokong bahan -bahan panjang atau nipis yang mungkin membantah. Dengan berputar serentak dengan spindle atau komponen mesin lain, ia mengurangkan kesilapan, meminimumkan alat memakai, dan membantu menghasilkan bahagian siap berkualiti tinggi.
Ini adalah penting untuk memegang bahagian kecil dengan selamat di gelendong. Pilih dari pull-back, hidraulik, atau pneumatik collet chucks berdasarkan tahap ketepatan yang diperlukan.
Pemegang alat berkualiti adalah penting untuk memegang alat pemotongan dengan larian dan getaran yang minimum. Pertimbangkan pembelian pemegang alat statik, hidup, dan berputar bergantung pada operasi anda.
Alat ini sangat penting jika anda perlu melakukan operasi penggilingan, penggerudian, atau mengetuk. Alat langsung berputar dengan gelendong, membolehkan pemesinan pelbagai paksi kompleks.
Penangkap bahagian automatik boleh mengeluarkan bahagian selesai dari mesin, mengurangkan pengendalian manual dan meningkatkan kecekapan masa kitaran.
Lathes CNC jenis Switzerland adalah mesin khusus yang direka untuk menghasilkan bahagian ketepatan dalam jumlah besar. Mereka menggunakan headstock gelongsor dan penyokong panduan untuk menyokong kerja-kerja yang panjang dan langsing, yang membolehkan pemesinan berkelajuan tinggi dan toleransi yang ketat.
Ketepatan : ketepatan yang tinggi dan toleransi yang ketat.
Kecekapan : mampu pemesinan berkelajuan tinggi, mengurangkan masa kitaran.
Fleksibiliti : Boleh mengendalikan pelbagai bahan dan bentuk bahagian.
Bahagian panjang : Ideal untuk pemesinan panjang, komponen langsing.
Lathes jenis Switzerland boleh mesin pelbagai bahan, termasuk logam (seperti keluli tahan karat, aluminium, dan tembaga), plastik, dan komposit.
Perbezaan utama ialah proses reka bentuk dan pemesinan. Lathes Switzerland menggunakan headstock gelongsor dan membimbing panduan untuk sokongan, yang lebih baik untuk bahagian yang lebih panjang dan lebih kurus, sedangkan pelarik tradisional biasanya mempunyai headstock tetap.
Mereka biasanya digunakan dalam industri seperti pembuatan peranti perubatan, aeroangkasa, automotif, dan elektronik untuk bahagian -bahagian seperti skru, bolt, dan komponen rumit.
Pertimbangkan faktor -faktor seperti saiz bahagian yang anda perlukan untuk menghasilkan, bahan yang akan anda gunakan, jumlah pengeluaran, dan anggaran anda. Ia juga boleh membantu untuk berunding dengan pembekal atau pakar industri.
Penyelenggaraan tetap termasuk pelinciran bahagian bergerak, memeriksa dan menentukur alat, dan memastikan mesin bersih. Berikutan jadual penyelenggaraan pengeluar adalah penting untuk prestasi optimum.
Ya, banyak pelikik moden Switzerland boleh diintegrasikan dengan sistem automasi, seperti pengumpan bar dan robot, untuk meningkatkan produktiviti dan mengurangkan buruh manual.
Pengendali biasanya memerlukan kemahiran dalam pengaturcaraan CNC, pemahaman proses pemesinan, dan kebiasaan dengan persediaan dan penyelenggaraan alat. Latihan sering disediakan oleh pengeluar atau sekolah teknikal.
Mereka boleh menjadi lebih mahal daripada bubur tradisional kerana keupayaan teknologi dan ketepatan mereka. Walau bagaimanapun, kos boleh dibenarkan oleh kecekapan dan kualiti output yang lebih baik.
Jika anda mempunyai soalan khusus atau memerlukan maklumat yang lebih terperinci, jangan ragu untuk bertanya!
