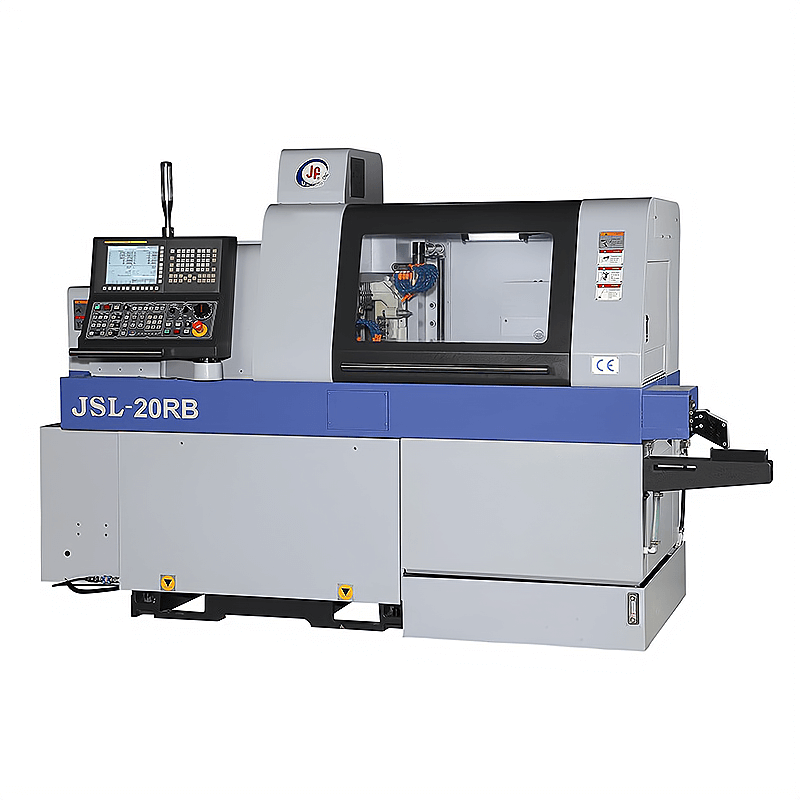

İsviçre Tip CNC Torna Makinesi JSL-20RB-Jinn FA

Jinn FA'nın İsviçre tipi JSL-20RB ve JSL-20RBY SWISS tipi CNC Kayan Kafa Torulları-modern üretimin dinamik taleplerini karşılamak için uzman bir şekilde tasarlanmış premium çözümleri. Bu İsviçre tipi CNC makineleri olağanüstü operasyonel esneklik sağlar, bu da onları yüksek hassasiyetli otomotiv ve motosiklet parçaları, elektronik bileşenler, hassas enstrümanlar ve pnömatik ve hidrolik elementler üretmek için mükemmel hale getirir.

Bu İsviçre tipi CNC sürgülü kafa makinelerinin göze çarpan özelliklerinden biri, dikkat çekici çok yönlülüğüdür. Kompakt ama güçlü olan JSL-20RB ve JSL-20RBY modelleri, eşzamanlı dönüş, öğütme, sondaj ve dokunma sağlayan sofistike bir alt orman ile donatılmıştır. Ana iş mili ve alt-örtü arasındaki bu senkron işlem sadece işleme verimliliğini arttırmakla kalmaz, aynı zamanda ikincil işlem süresini de önemli ölçüde azaltır. Yan sondajı talep üzerine son delme dönüştürme yeteneği, bu İsviçre tipi CNC makinelerinin uyarlanabilirliğini daha da artırır.

JSL-20RB, gelişmiş C1/Z1/X1/Y1/C2/Z2/X2 eksen kontrollerine sahiptir, JSL-20Rby ise gelişmiş kontrol ve hassasiyet için ek bir Y2 ekseni ile bir adım daha ileri götürür. Her iki model de, derin delik delme cihazları, çokgen oluşturma araçları ve güç odaklı testere birimleri dahil olmak üzere çeşitli isteğe bağlı aksesuarlarla uyarlanabilir, bu da özel üretim ihtiyaçlarınızı karşılamak için işlevselliklerini yükseltir.

Üretim süreçlerini en yeni İsviçre tipi CNC sürgülü kafa makineleriyle optimize etmeyi amaçlayan işletmeler için Jinn FA JSL-20RB ve JSL-20RBY, eşsiz performans, güvenilirlik ve çok yönlülük sunuyor. Bu gelişmiş makinelerin bugün üretim yeteneklerinizi nasıl dönüştürebileceğini keşfedin!

Swiss Tip CNC Torna Makinesi JSL-20RB İndir

İsviçre Tip CNC Torna Makinesi JSL-20RB （Fanuc） .pdf

Swiss Tip CNC Torna Makinesi JSL-20RB/JSL-20RBY Belirleme

Öğesi	Birimi	JSL-20RB	JSL-20RBY
Ana mil maks. Dönme Çapı	mm	20	20
Alt mil maks. Dönme Çapı	mm	20	20
Maks. Dönüş uzunluğu (dönen çalı)	mm	250/190	250/190
Maks. Dönüş uzunluğu (çalı olmayan)	mm	/50 olmayan	/50 olmayan
Maks. Dönüş uzunluğu (sabit çalı)	mm	280/220	280/220
Ana mil maks. Sondaj/dokunma kapasitesi	mm	Ø10/m8	Ø10/m8
Alt mil maks. Sondaj/dokunma kapasitesi	mm	Ø8/m8	Ø8/m8
Maks. Çapraz sondaj/dokunma kapasitesi	mm	Ø8/m6	Ø8/m6
OD Alet Tutucu	PC'ler	6/□ 12mm	6/□ 12mm
Kimlik Aracı Tutucu	PC'ler	4/Ø22mm	4/Ø22mm
S1 Cross Canlı Araç Tutucu	PC'ler	5/ER-16	5/ER-16
Alt Mil Yüz Alet Tutucu	PC'ler	4	8
Kontrol ekseni (C ekseni ile)	PC'ler	7	8
Ana/Alt Mil Deli	mm	Ø26.6	Ø26.6
Ana/Alt Mil Maks. Hız	rpm	10000/8000	10000/8000
X1/Z1/Y1/X2/Z2/Y2 Hızlı Traver	m/dk	24	24
S1 Çapraz Sondaj Maks. Hız	rpm	8000	8000
S1 Çapraz Tahrikli Motor	KW	1.2	1.2
S2 yüz güdümlü motor	KW	0.5	0.75
S2 yüz sondaj maks. Hız	rpm	8000	8000
Ana Mil Motoru	KW	2.2/3.7	2.2/3.7
Alt Mil Motoru	KW	2.2/3.7	2.2/3.7
X1/z1/y1 motor	KW	0.75	0.75
X2/Z2 Motor	KW	0.5	0.5
Y2 Motor	KW	Olmayan	0.5
Soğutucu pompası	KW	2.3	2.3
Güç Gereksinimleri	KW	20kva	20kva
Yağlama kapasitesi	L	2	2
Soğutucu tank kapasitesi	L	220 (%100)	220 (%100)
Makine Boyutları (LXWXH)	mm	2846x1284x2024	2846x1284x2024
Ağırlık	kilogram	2670	2700

İsviçre Tip CNC Torna Makinesi JSL-20RB VİDEO

İsviçre Tipi CNC Torna Makinesi Anahtar Özellikleri

1. tahmin ve doğruluk

İsviçre tipi CNC tornalarının göze çarpan özelliklerinden biri, eşsiz hassasiyetleridir. Her ayrıntının önemli olduğu endüstriler için gerekli olan birkaç mikron kadar sıkı toleranslar elde edebilirler.

2. yüksek hızlı işleme

Zaman paradır ve İsviçre tipi CNC tornaları hız için tasarlanmıştır. Tek bir kurulumda birden fazla işlem gerçekleştirebilir ve geleneksel yöntemlere kıyasla işleme süresini önemli ölçüde azaltırlar.

3. çok işlevsellik

İsviçre tipi CNC tornaları sadece tek trick midilli değildir. Birden çok araçla donatılmış olarak, hepsi tek bir kurulumda dönüş, öğütme, delme ve hatta dişleme gerçekleştirebilirler. Bu çok yönlülük onları karmaşık projeler için ideal hale getirir.

4. Automlu Araç Değişiklikleri

Otomasyon, imalatta bir oyun değiştiricidir. İsviçre tipi CNC tornaları, kesinti süresini en aza indiren ve verimliliği en üst düzeye çıkaran otomatik takım değiştiricilerle birlikte gelir. Manuel müdahale olmadan farklı araçlar arasında geçiş yaparak sürekli üretime izin verebilirsiniz.

5.com Tasarım

Alan genellikle üretim tesislerinde bir primdedir. İsviçre tipi CNC tornalarının kompakt tasarımı, performansdan ödün vermeden daha küçük çalışma alanlarına sığabilecekleri anlamına gelir.

•

  JSL-20RBY Sub-Sunum Takım Sistemi

•

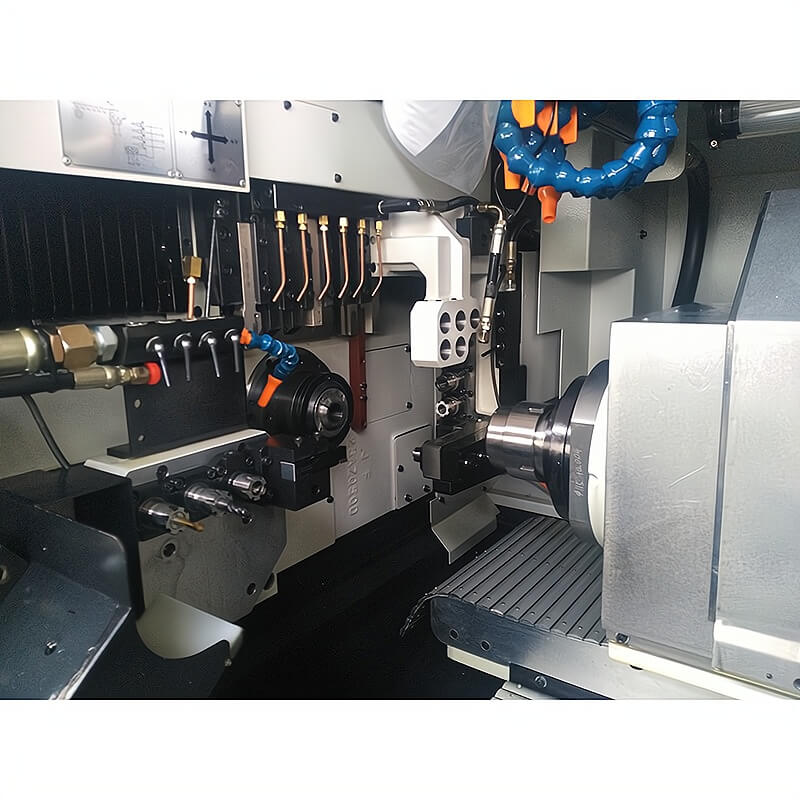

  JSL-20RBY Ana Mil ve Takım Sistemi

• OD Alet Tutucu: 6 Araç

• Kimlik Aracı Tutucu: 4 Araç

• Cross Canlı Araç Tutucu: 5 Araç

•

  JSL-20RB Alt-Sözlü Takım Sistemi

•

  Derin delik delme cihazı (alt-burnu

İsviçre tipi CNC torna makinesi avantajı

İsviçre tipi CNC torna makineleri, özellikle hassas işleme ve küçük parça üretimi için çeşitli avantajlar sunar. İşte bazı temel avantajlar:

1. Kısa Hassasiyet

İsviçre tornaları yüksek doğruluk ve sıkı toleranslar için tasarlanmıştır, bu da onları karmaşık bileşenler üretmek için ideal hale getirir.

2.Complex Geometrileri

Aynı anda birden fazla araç kullanma yetenekleri nedeniyle karmaşık şekiller ve özellikler verimli bir şekilde üretebilirler.

3. Verimli Malzeme Kaldırma

Sürgülü başlık tasarımı, döngü sürelerini azaltarak verimli malzemenin giderilmesine izin verir.

4. azaltılmış kullanım

Parçalar genellikle tek bir kurulumda üretilir, ikincil işlemlere olan ihtiyacı en aza indirir ve kullanım süresini azaltır.

5.Outomatik çubuk besleme

İsviçre tornaları tipik olarak otomatik çubuk besleyicileri içerir, sürekli çalışma ve artan üretkenlik sağlar.

6.

Hızlı araç değişikliklerini ve birden fazla işlem gerçekleştirme yeteneği sağlayarak çeşitli takım tutucuları ile donatılabilir.

7. Artan Üretim Hacmi

Hızları ve verimlilikleri nedeniyle yüksek hacimli üretim çalışmaları için ideal olurken, aynı zamanda küçük parti boyutları için de uygundur.

8.

İsviçre tornalarının tasarımı, maliyet verimliliğine katkıda bulunarak maddi atıkları en aza indirir.

Genel olarak, İsviçre tipi CNC tornaları, tıbbi cihazlar, havacılık ve otomotiv bileşenleri gibi yüksek hassasiyet ve verimlilik gerektiren endüstrilerde değerli bir varlıktır.

İsviçre tipi CNC torna makinesi uygulaması

İsviçre tipi CNC torna makineleri, küçük, karmaşık parçaların işlenmesindeki hassasiyet ve verimlilikleri nedeniyle çeşitli endüstrilerde yaygın olarak kullanılmaktadır. İşte bazı yaygın uygulamalar:

1.Medical Cihazlar

Yüksek hassasiyet ve biyouyumluluk gerektiren cerrahi aletler, implantlar ve bağlantı parçaları gibi bileşenlerin üretilmesi.

2.Aerospace

Sıkı toleransları ve performans standartlarını karşılaması gereken bağlantı elemanları, burçlar ve parantez gibi kritik bileşenlerin üretilmesi.

3.Automotif

Yakıt enjektörleri, valf gövdeleri ve genellikle karmaşık geometriler ve yüksek doğruluk gerektiren iletim bileşenleri gibi küçük parçalar oluşturmak.

4.Elektronik

Elektronik cihazlar için gerekli olan konektörler, muhafazalar ve diğer küçük bileşenler.

5.

Hassasiyet ve detayların çok önemli olduğu dişliler ve kasalar dahil karmaşık saat parçalarının üretilmesi.

6. hidrolik ve pnömatik

Vanalar, bağlantı parçaları ve uygun işlev için sıkı toleranslar gerektiren silindirler gibi üretim bileşenleri.

7. Masifler

Vidalar, somunlar ve cıvatalar, genellikle tutarlı kalitede büyük miktarlarda oluşturur.

8. Defense



1.

2.

~!phoenix_var223_0!~ ~!phoenix_var223_1!~ ~!phoenix_var223_2!~ ~!phoenix_var223_3!~ ~!phoenix_var223_4!~ ~!phoenix_var223_5!~~!phoenix_var223_6!~ ~!phoenix_var223_7!~ ~!phoenix_var223_8!~

~!phoenix_var231_0!~ ~!phoenix_var231_1!~ ~!phoenix_var231_2!~ ~!phoenix_var231_3!~ ~!phoenix_var231_4!~

~!phoenix_var232_0!~ ~!phoenix_var232_1!~ ~!phoenix_var232_2!~

~!phoenix_var235_0!~ ~!phoenix_var235_1!~~!phoenix_var235_2!~ ~!phoenix_var235_3!~ ~!phoenix_var235_4!~ ~!phoenix_var235_5!~.

~!phoenix_var237_0!~ ~!phoenix_var237_1!~ ~!phoenix_var237_2!~

~!phoenix_var240_0!~ ~!phoenix_var240_1!~ ~!phoenix_var240_2!~ ~!phoenix_var240_3!~, ~!phoenix_var240_4!~~!phoenix_var240_5!~ ~!phoenix_var240_6!~.

~!phoenix_var242_0!~ ~!phoenix_var242_1!~ ~!phoenix_var242_2!~ ~!phoenix_var242_3!~, ~!phoenix_var242_4!~, ~!phoenix_var242_5!~~!phoenix_var242_6!~ ~!phoenix_var242_7!~.

Başvuru

~!phoenix_var245_0!~ ~!phoenix_var245_1!~, ~!phoenix_var245_2!~~!phoenix_var245_3!~ ~!phoenix_var245_4!~ ~!phoenix_var245_5!~

~!phoenix_var258_0!~ ~!phoenix_var258_1!~ ~!phoenix_var258_2!~ ~!phoenix_var258_3!~, ~!phoenix_var258_4!~~!phoenix_var258_5!~ ~!phoenix_var258_6!~~!phoenix_var258_7!~

3.

4.

5.

6.

1.

2.

• ~!phoenix_var277_0!~~!phoenix_var277_1!~

• ~!phoenix_var278_0!~~!phoenix_var278_1!~

• ~!phoenix_var279_0!~~!phoenix_var279_1!~

• ~!phoenix_var280_0!~~!phoenix_var280_1!~




3.

4.

5.

6.

7. İsviçre tipi tornalar için bakım gereksinimleri nelerdir?

Düzenli bakım, hareketli parçaların yağlanmasını, aletlerin kontrol edilmesini ve kalibre edilmesini ve makinenin temiz olmasını içerir. Üreticinin bakım programını takiben optimal performans için gereklidir.

8. İsviçre tipi torna tezgahımı otomatikleştirebilir miyim?

Evet, birçok modern İsviçre tornası, verimliliği artırmak ve manuel emeği azaltmak için çubuk besleyiciler ve robotlar gibi otomasyon sistemleriyle entegre edilebilir.

9. İsviçre CNC torna tezgahını çalıştırmak için hangi becerilere ihtiyaç var?

Operatörler tipik olarak CNC programlama, işleme süreçlerinin anlaşılması ve araç kurulumu ve bakımına aşina olma konusunda becerilere ihtiyaç duyarlar. Eğitim genellikle üreticiler veya teknik okullar tarafından sağlanır.

10. İsviçre tipi CNC tornaları pahalı mı?

İleri teknolojileri ve hassas yetenekleri nedeniyle geleneksel tornalardan daha pahalı olabilirler. Bununla birlikte, maliyet gelişmiş verimlilik ve çıktı kalitesi ile haklı çıkarılabilir.

Belirli sorularınız varsa veya daha ayrıntılı bilgiye ihtiyacınız varsa, sormaktan çekinmeyin!
