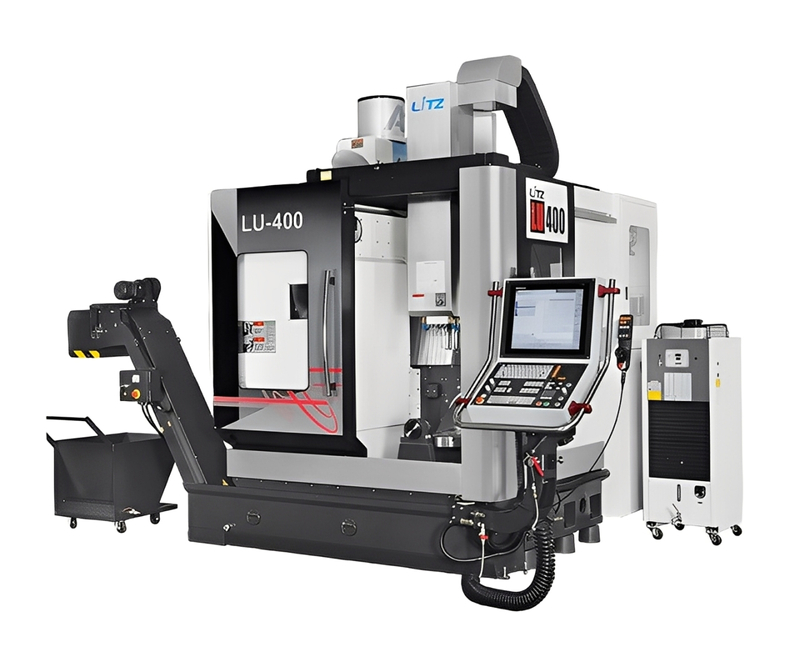

LU-400
Xiongyi বুদ্ধিমান যন্ত্রপাতি
LU সিরিজ 5-অ্যাক্সিস সিএনসি মেশিনিং সেন্টারগুলি জটিল ওয়ার্কপিসগুলির উচ্চ-গতি, উচ্চ-নির্ভুলতা মেশিনের জন্য প্রকৌশলী। একটি উচ্চ-পারফরম্যান্স কন্ট্রোল সিস্টেম এবং গতিশীল কনট্যুরিং ক্ষমতা দিয়ে সজ্জিত, তারা সর্বনিম্ন চক্র সময়ের মধ্যে ব্যতিক্রমী পৃষ্ঠের সমাপ্তি নিশ্চিত করে। একটি অনমনীয় বেস, একক-সুইং B/C অক্ষ এবং ক্রস-স্লাইড X/Y ডিজাইনের বৈশিষ্ট্যযুক্ত, LU সিরিজ অতুলনীয় স্থিতিশীলতা, নির্ভুলতা এবং উত্পাদনশীলতা প্রদান করে।
মূল বৈশিষ্ট্য:
উচ্চ গতিশীল 5-অক্ষ ড্রাইভ মাল্টি-সারফেস মেশিনিং চাহিদা পূরণ করে
ডাইরেক্ট-ড্রাইভ স্পিন্ডেল: শক্তিশালী কাটিংয়ের জন্য 34Nm (LU-400), 80Nm (LU-620/720)
নির্ভুল ক্ষতিপূরণ এবং সরাসরি পরিমাপ সহ সমস্ত অক্ষে অপটিক্যাল স্কেল
টুল ম্যাগাজিন ক্ষমতা: 30 টুল (LU-400), 32 টুল (LU-620/720)
Ergonomic নকশা, সহজ চিপ উচ্ছেদ, এবং অপ্টিমাইজ করা কাজের এলাকা অ্যাক্সেস
দ্রুত ঘূর্ণমান অক্ষ: কৃমি গিয়ার ডিজাইন সহ 25 RPM পর্যন্ত বি-অক্ষ এবং সি-অক্ষ
সর্বোত্তম-শ্রেণীর পুনরাবৃত্তিযোগ্যতার জন্য উন্নত রৈখিক প্রযুক্তি সহ কম্প্যাক্ট, স্থিতিশীল কাঠামো
মহাকাশ, স্বয়ংচালিত, ছাঁচ এবং চিকিৎসা শিল্পের জন্য আদর্শ, LU সিরিজ CNC মেশিনিং-এ একটি নতুন মাপকাঠি সেট করেছে—সাধারণ কাজ থেকে শুরু করে সবচেয়ে জটিল 5-অক্ষ অংশ পর্যন্ত সবকিছু পরিচালনা করার জন্য উদ্ভাবন, দক্ষতা এবং নির্ভুলতার সমন্বয়।
| ভ্রমণ | ইউনিট | LU-400 | LU-620 |
|---|---|---|---|
| এক্স / ওয়াই / জেড অক্ষ ভ্রমণ | মিমি | 400/350/350 | 620 / 520 / 460 |
| B অক্ষ টিল্টিং রেঞ্জ | ডিগ্রী | - 50° ~ + 110° | - 50° ~ + 110° |
| C ঘূর্ণায়মান পরিসীমা | ডিগ্রী | 360° | 360° |
| টাকু নাক থেকে টেবিল পৃষ্ঠ | মিমি | 150~500 | 150 ~ 610 |
| স্পিন্ডল | ইউনিট | LU-400 | LU-620 |
| টাকু ট্রান্সমিশন টাইপ | ডাইরেক্ট ড্রাইভ | ডাইরেক্ট ড্রাইভ | |
| টুল শ্যাঙ্ক | ISO 40 | ISO 40 | |
| স্পিন্ডেল গতি | আরপিএম | 12000 | 12000 |
| ATC | ইউনিট | LU-400 | LU-620 |
| ম্যাগাজিনের ক্ষমতা | টি | 30 | 30 |
| টেপার | HSK 63A | HSK 63A | |
| সর্বোচ্চ টুলের দৈর্ঘ্য | মিমি | 250 | 250 |
| সর্বোচ্চ টুল ব্যাস (কোন সংলগ্ন টুল নেই) | মিমি | Ø 75 ( Ø 127 ) | Ø 75 ( Ø 127 ) |
| মোটর | ইউনিট | LU-400 | LU-620 |
| স্পিন্ডেল মোটর (চলমান/30 মিনিট) | কিলোওয়াট | 5.5/7.5(FANUC) | 18 / 21 (সিমেন্স) |
| X/Y/Z Axes মোটর পাওয়ার | কিলোওয়াট | 4.5/2.7/4.5(FANUC) | ৬.৫/৪.৫/৬.৫( হেইডেনহেইন) |
| B/C Axes মোটর | কিলোওয়াট | 7/2.7(FANUC) | 8.6/4.5( হেইডেনহেইন) |
| B/C অক্ষ | ইউনিট | LU-400 | LU-620 |
| কাজের টেবিলের আকার (বাহ্যিক/অভ্যন্তরীণ) | মিমি | Ø450 | Ø 650 |
| কেন্দ্র গর্ত আকার | মিমি | Ø 55H7 x 12 গভীরতায় | Ø 55H7 x 12 গভীরতায় |
| টি স্লট টাইপ | মিমি | T14 রেডিয়াল টাইপ 8 স্লট | T18 রেডিয়াল টাইপ 8 স্লট |
| সর্বোচ্চ ওয়ার্কপিস আকার | মিমি | Ø430x(50+R389)L | Ø 580 x(50+R438) এল |
| সর্বোচ্চ ওয়ার্কটেবল লোড হচ্ছে | কেজি | 200 | 500 |
| দ্রুত ভ্রমণ | ইউনিট | LU-400 | LU-620 |
| এক্স / ওয়াই / জেড অক্ষ দ্রুত ভ্রমণ | মি/মিনিট | ৪৮/৪৮/৪৮ | ৩৬/৩৬/৩৬ |
| B/C Axes Rapid Travel | আরপিএম | 25 | 25 |
| কাটিং ফিডরেট | মিমি/মিনিট | 1 - 20000 | 1 - 20000 |
| নিয়ন্ত্রণ | ইউনিট | LU-400 কন্ট্রোল ইউনিট | LU-620 |
| টাইপ | FANUC 0iMF | হাইডেনহাইন TNC640 | |
| Micellaneous | Unit | LU-400 | LU-620 |
| মেশিনের ওজন | কেজি | 6000 | 8800 |
| কুল্যান্ট ট্যাঙ্ক | এল | 220 | 240 |
| মাত্রা (L*W*H) | মিমি | 2080x2400x2720 | 2260 x 2590 x 3060 |
| পাওয়ার রিকোয়ারমেন্ট | কেভিএ | 20 | 25 |
| বায়ু উৎস | kg/cm2 | 6 (1600) | 6 (1600) |
| (লি / মিনিট) |
আধুনিক যন্ত্রের ক্ষেত্রে, নির্ভুলতা এবং দক্ষতা সবকিছু। এখানেই 5টি অক্ষ CNC মেশিন আসে — জটিল, উচ্চ-নির্ভুলতা এবং উচ্চ-গতির উত্পাদনের জন্য চূড়ান্ত সরঞ্জাম। এই মেশিনগুলি সেই শিল্পগুলির মেরুদণ্ড যা পরিপূর্ণতা দাবি করে — মহাকাশ এবং স্বয়ংচালিত থেকে ছাঁচ তৈরি এবং মেডিকেল ইঞ্জিনিয়ারিং পর্যন্ত।
একটি 5 অক্ষের সিএনসি মেশিন হল একটি উন্নত ধরণের মেশিনিং সেন্টার যা একই সাথে পাঁচটি ভিন্ন অক্ষে একটি অংশ বা টুল সরাতে সক্ষম । প্রথাগত 3-অক্ষ মেশিনের বিপরীতে, যেগুলি শুধুমাত্র X, Y, এবং Z অক্ষ বরাবর চলে, 5-অক্ষ মেশিন দুটি ঘূর্ণনশীল অক্ষ যুক্ত করে — সাধারণত B এবং C হিসাবে উল্লেখ করা হয়.
X, Y, Z অক্ষ - রৈখিক গতিবিধি নিয়ন্ত্রণ করুন।
B অক্ষ - ওয়ার্কপিস বা টুলকে কাত করে।
সি অক্ষ - ওয়ার্কপিস বা টেবিল ঘোরায়।
এই অতিরিক্ত গতিশীলতা একটি একক সেটআপে একাধিক কোণ থেকে অংশগুলিকে মেশিন করার অনুমতি দেয় — কোন পুনঃস্থাপনের প্রয়োজন নেই।
একটি জটিল টারবাইন ব্লেড বা একটি মেডিকেল ইমপ্লান্টের ভাস্কর্য কল্পনা করুন যার প্রতিটি পৃষ্ঠে বক্ররেখা, ছিদ্র এবং সূক্ষ্ম বিবরণ রয়েছে। একটি 3-অক্ষ মেশিনের জন্য বেশ কয়েকটি সেটআপ এবং ফিক্সচারের প্রয়োজন হবে। কিন্তু একটি 5 অক্ষ সিএনসি ? এটি সবই এক মসৃণ গতিতে করে, সময় বাঁচায়, নির্ভুলতা বৃদ্ধি করে এবং মানুষের ত্রুটি কমিয়ে দেয়।
প্রতিটি উচ্চ-পারফরম্যান্স মেশিনের কেন্দ্রে একটি শক্তিশালী নিয়ন্ত্রণ ব্যবস্থা রয়েছে । উদাহরণস্বরূপ, LU সিরিজের মেশিনগুলি উচ্চ-পারফরম্যান্স কন্ট্রোলার দিয়ে সজ্জিত যা উচ্চ-গতির কনট্যুর নিয়ন্ত্রণ সরবরাহ করে , যা কাটিয়া সরঞ্জামটিকে নিখুঁত নির্ভুলতার সাথে এমনকি সবচেয়ে জটিল পথ অনুসরণ করতে দেয়।
একযোগে 5-অক্ষের মেশিনিং সমস্ত পাঁচটি অক্ষকে একবারে সরিয়ে দেয়, ক্রমাগত বাঁকা পৃষ্ঠের জন্য আদর্শ।
3+2 মেশিনিং দুটি অক্ষ ব্যবহার করে অংশটিকে অবস্থান করে কিন্তু শুধুমাত্র তিনটিতে কাটা হয়। এটি কিছু নির্দিষ্ট অ্যাপ্লিকেশনের জন্য সহজ এবং এখনও শক্তিশালী।

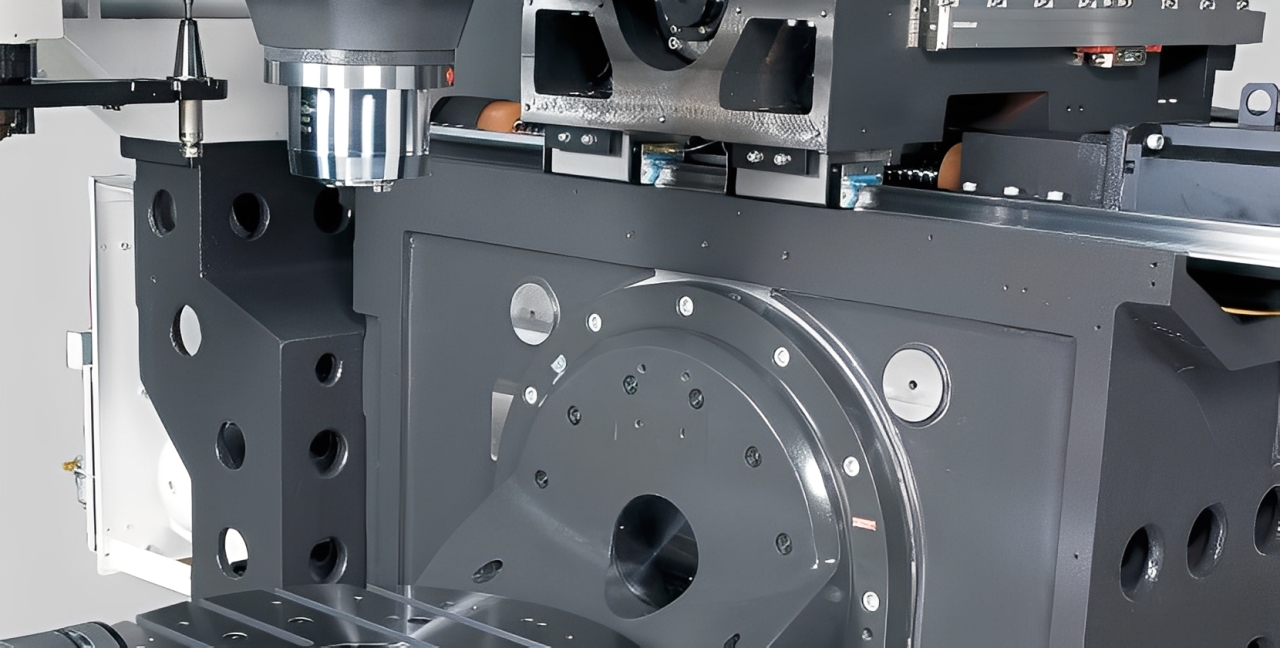

LU সিরিজ উচ্চ-দৃঢ়তা বেস কাঠামো ব্যবহার করে, এমনকি ভারী কাটিয়া অবস্থার মধ্যেও সামঞ্জস্যপূর্ণ নির্ভুলতা প্রদান করে। কম্পন এবং বিকৃতি কমাতে একটি

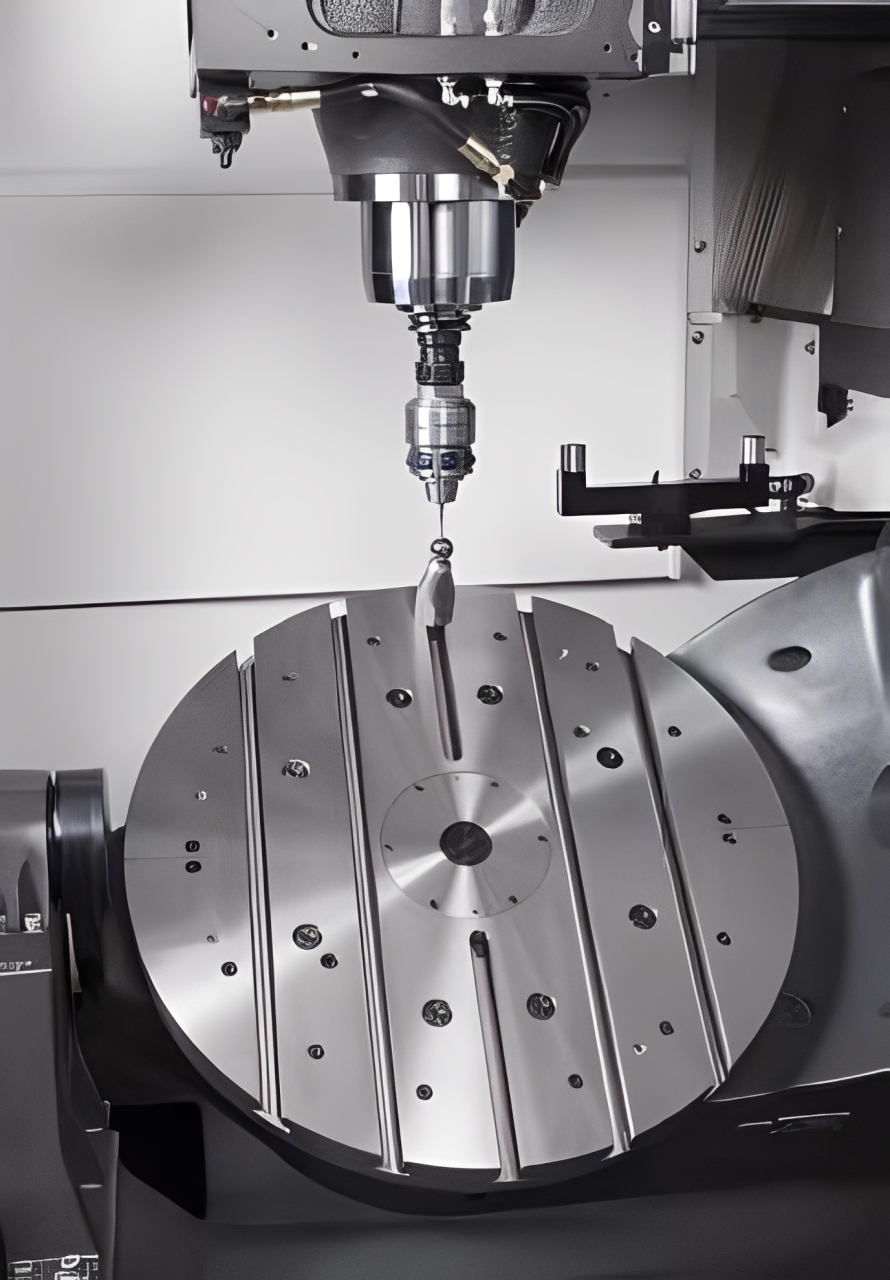

সিঙ্গেল -সুইং রোটারি টেবিলটি সহ জটিল মেশিনিং সমর্থন করে 25 RPM পর্যন্ত B অক্ষ ঘূর্ণন এবং 25 RPM এ C অক্ষ ঘূর্ণন , যা গতিশীল পাঁচ-অক্ষ গতিকে সক্ষম করে।
একটি ক্রস-স্লাইড কাঠামো X এবং Y অক্ষ জুড়ে স্থির, মসৃণ নড়াচড়া নিশ্চিত করে, অপারেটরদের অসামান্য পৃষ্ঠের সমাপ্তি এবং নির্ভুলতার ভিত্তি দেয়।
প্রতিটি অক্ষ দিয়ে সজ্জিত উচ্চ-রেজোলিউশন অপটিক্যাল স্কেল এবং সার্ভো ড্রাইভ , অপারেশন চলাকালীন সুনির্দিষ্ট প্রতিক্রিয়া এবং ক্ষতিপূরণ নিশ্চিত করে — উচ্চতর নির্ভুলতার চাবিকাঠি।
LU সিরিজের মেশিনগুলি কমপ্যাক্ট কিন্তু শক্তিশালী - পুরোপুরি স্থান-সংরক্ষণ নকশা এবং কাঠামোগত শক্তির ভারসাম্য বজায় রাখে.

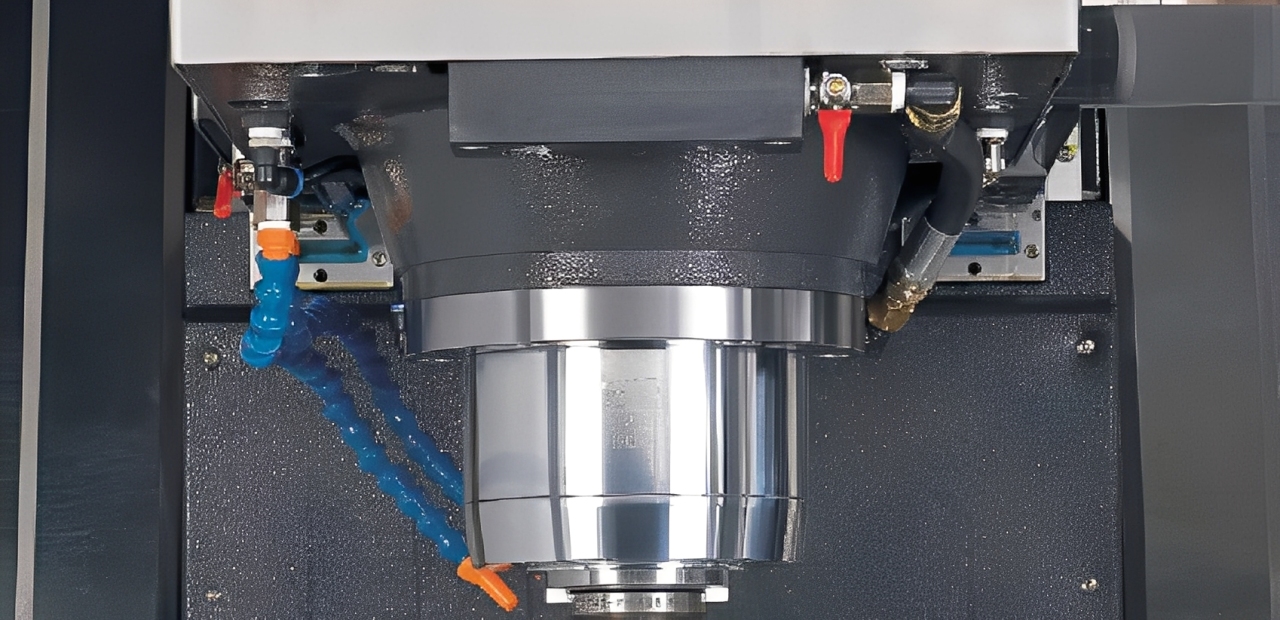

LU-400: 34 Nm টর্ক
LU-620 / LU-720: 80 Nm টর্ক পর্যন্ত
এই স্পিন্ডলগুলি ভারী-শুল্ক কাটার জন্য ব্যাপক শক্তি সরবরাহ করে সাহায্যে সরাসরি-ড্রাইভ প্রযুক্তির , প্রতিক্রিয়া দূর করে এবং মসৃণ ঘূর্ণন নিশ্চিত করে।

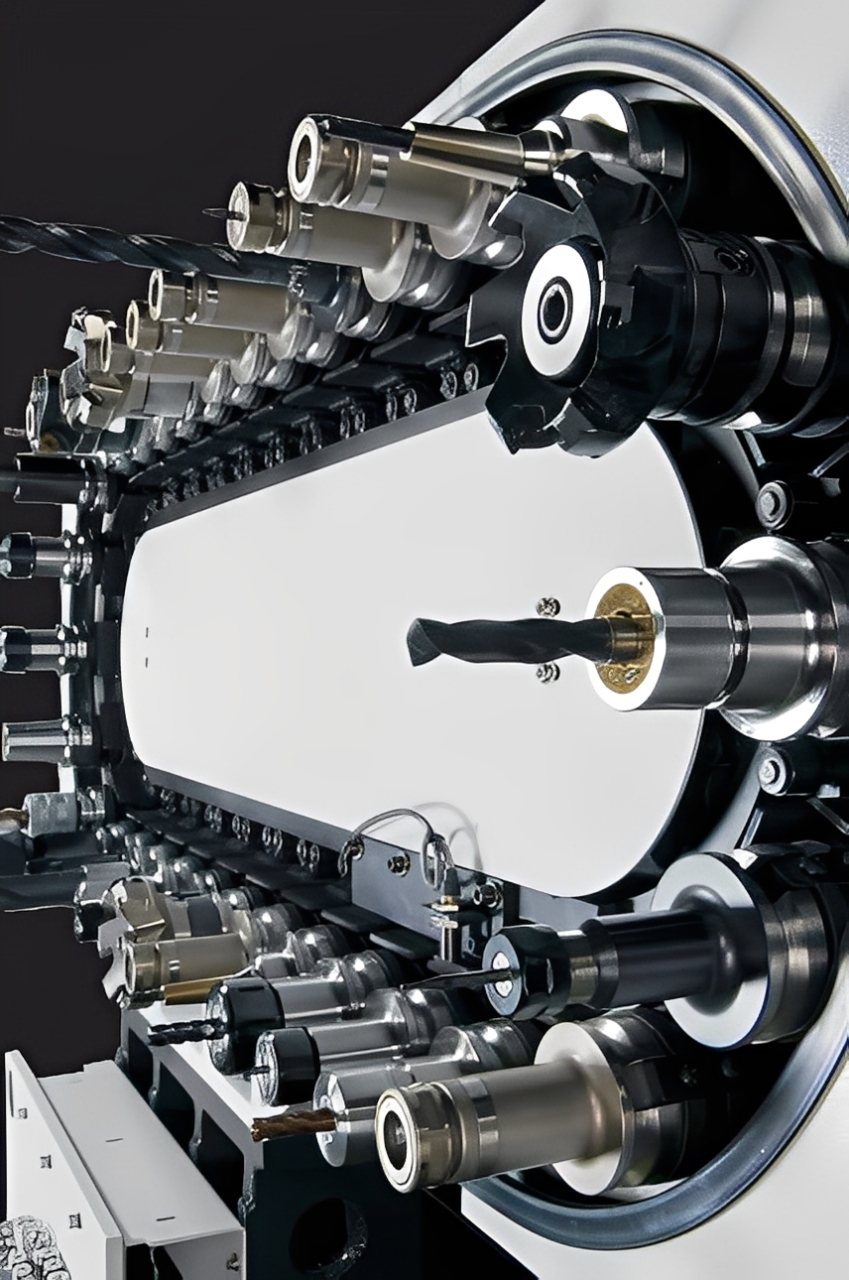

দিয়ে সজ্জিত 30 থেকে 32টি টুল স্লট , LU সিরিজ দ্রুত, স্বয়ংক্রিয় টুল পরিবর্তনগুলি প্রদান করে যা ডাউনটাইম কমিয়ে দেয় এবং উত্পাদনকে প্রবাহিত রাখে।
প্রতিটি LU মেশিন অপটিক্যাল স্কেল নির্ভুল ক্ষতিপূরণ এবং সরাসরি পরিমাপ সিস্টেমকে একীভূত করে , যা মাইক্রন-স্তরের পুনরাবৃত্তিযোগ্যতার গ্যারান্টি দেয়।
এক সেটআপে একাধিক সারফেস মেশিন করার ক্ষমতা সহ, 5-অক্ষ মেশিনিং চক্রের সময়কে নাটকীয়ভাবে হ্রাস করে । আউটপুট বাড়ানোর সময়
জন্য ধন্যবাদ , অংশগুলি হাই-স্পিড কনট্যুর কন্ট্রোল এবং অনমনীয় কাঠামোর সাথে বেরিয়ে আসে আয়নার মতো পৃষ্ঠের সমাপ্তির — কোন পোস্ট-প্রসেসিংয়ের প্রয়োজন নেই।
এটি ভাস্কর্য ছাঁচ, মহাকাশের উপাদান, বা টারবাইন ব্লেড যাই হোক না কেন, 5-অক্ষের মেশিনিং অসম্ভবকে সম্ভব করে তোলে।
মেশিনের খোলা, অ্যাক্সেসযোগ্য কাজের স্থান সহজ টুল সেটআপ এবং পরিদর্শন নিশ্চিত করে, যখন এর উচ্চতর চিপ ইভাকুয়েশন কাজের এলাকাটিকে পরিষ্কার এবং দক্ষ রাখে।
রেখে ডিজাইন করা হয়েছে ergonomics মাথায় , অপারেটররা স্বজ্ঞাত নিয়ন্ত্রণ, ন্যূনতম ক্লান্তি, এবং উত্পাদন জুড়ে মসৃণ কর্মপ্রবাহ উপভোগ করে।
দ্রুত ফিড গতি এবং অপ্টিমাইজড সার্ভো কন্ট্রোল সহ, LU সিরিজের মেশিনগুলি বিদ্যুত-দ্রুত অথচ সুনির্দিষ্ট চলাচল সরবরাহ করে। সমস্ত অক্ষ জুড়ে
জন্য উপযুক্ত হাই-ডাইনামিক মেশিনিংয়ের , এই সিস্টেমগুলি নিশ্চিত করে যে জটিল প্রোফাইলগুলি মসৃণভাবে মেশিন করা হয়েছে — এমনকি চরম গতিতেও।
প্রতিটি অক্ষ দিয়ে সজ্জিত অপটিক্যাল ফিডব্যাক , অসামান্য পজিশনিং নির্ভুলতা এবং উচ্চ-শেষ অ্যাপ্লিকেশনের জন্য পুনরাবৃত্তিযোগ্যতা অর্জন করে।
LU-400: কমপ্যাক্ট, 34 Nm টর্ক, 30-টুল ম্যাগাজিন।
LU-620 / LU-720: 80 Nm টর্ক সহ হেভি-ডিউটি কাটিং, 32-টুল ম্যাগাজিন।
সমস্ত মডেল একই কঠোর কাঠামো, স্মার্ট ডিজাইন এবং উন্নত নিয়ন্ত্রণ ভাগ করে.
জন্য আদর্শ টারবাইন ব্লেড, হাউজিং এবং জটিল কাঠামোগত অংশগুলির যার জন্য নির্ভুলতা এবং উচ্চ-কার্যক্ষমতার উপকরণ প্রয়োজন।
জন্য ব্যবহৃত হয় । ইঞ্জিন উপাদান, ডাইস, এবং আঁট সহনশীলতা এবং জটিল জ্যামিতি সহ ছাঁচের
তৈরি করে । ইমপ্লান্ট, অস্ত্রোপচারের সরঞ্জাম, এবং কৃত্রিম উপাদানগুলি জটিল আকার এবং ত্রুটিহীন সমাপ্তি
জন্য পারফেক্ট ছাঁচের কোর, গহ্বর এবং ইলেক্ট্রোডের — দ্রুত উত্পাদন চক্র এবং উচ্চ ছাঁচের নির্ভুলতা সক্ষম করে।
AI-চালিত কন্ট্রোল সিস্টেম এবং IoT সংযোগ 5-অক্ষ মেশিনিংকে একটি স্মার্ট, স্ব-শিক্ষার ইকোসিস্টেমে রূপান্তরিত করছে.
নতুন স্পিন্ডেল ডিজাইন এবং কন্ট্রোল অ্যালগরিদমগুলি কমিয়েছে শক্তি খরচ এবং ইকো-দক্ষতা বাড়াচ্ছে - সবুজ উত্পাদনের পথ প্রশস্ত করছে।
5 অ্যাক্সিস সিএনসি মেশিনটি কেবলমাত্র সরঞ্জামের একটি অংশ নয় - এটি গতি নিয়ন্ত্রণ, নির্ভুলতা এবং নকশায় একটি বিপ্লব। মতো মেশিনগুলি LU সিরিজের একত্রিত করে, যা সম্ভব তার সীমাকে ঠেলে দেয় । গতি, শক্তি এবং বুদ্ধিমত্তাকে এক বিরামবিহীন সিস্টেমে
যদি নির্ভুলতা, বহুমুখিতা এবং উৎপাদনশীলতা আপনার উৎপাদন লক্ষ্য নির্ধারণ করে, তাহলে একটি 5 অক্ষ CNC মেশিন আপনার চূড়ান্ত সমাধান।
প্রাথমিক পার্থক্য হল আকার, মোটর শক্তি এবং টাকু টর্ক। LU-620 এবং LU-720 ভারী-শুল্ক কাটার জন্য ডিজাইন করা হয়েছে, LU-400-এর 34Nm স্পিন্ডল টর্কের তুলনায় 80Nm পর্যন্ত স্পিন্ডেল টর্ক সহ। অতিরিক্তভাবে, LU-620 এবং LU-720 মডেলগুলির ওয়ার্কটেবলের আকার বড় এবং বড় ওয়ার্কপিসগুলি পরিচালনা করতে পারে।
হ্যাঁ, LU সিরিজ টারবাইন ব্লেড এবং কাঠামোগত অংশের মতো মহাকাশের উপাদানগুলির জন্য অত্যন্ত উপযুক্ত। এর 5-অক্ষ ক্ষমতা একাধিক সেটআপের প্রয়োজন ছাড়াই জটিল জ্যামিতিগুলির সুনির্দিষ্ট মেশিনিং সক্ষম করে, দক্ষতা এবং নির্ভুলতা উভয়ই নিশ্চিত করে।
5-অক্ষ যন্ত্রের সাহায্যে, LU সিরিজ একক সেটআপে একাধিক কোণ থেকে যন্ত্রাংশ তৈরি করতে পারে, যা চক্রের সময়কে হ্রাস করে এবং পুনরায় অবস্থানের প্রয়োজনীয়তা দূর করে। এটি দ্রুত উত্পাদন, কম মানব ত্রুটি এবং উন্নত সামগ্রিক নির্ভুলতার দিকে পরিচালিত করে।
LU-400 এর সর্বাধিক ওয়ার্কটেবল লোড 200 কেজি, যখন LU-620 500 কেজি পর্যন্ত পরিচালনা করতে পারে। এটি বৃহত্তর এবং ভারী যন্ত্রাংশ মেশিন করার অনুমতি দেয়, বিশেষ করে মহাকাশ এবং স্বয়ংচালিত শিল্পে।
LU-400 একটি FANUC 0iMF কন্ট্রোল সিস্টেম দিয়ে সজ্জিত, যখন LU-620 এবং LU-720 HEIDENHAIN TNC640 কন্ট্রোল সিস্টেমের সাথে লাগানো আছে। উভয় সিস্টেমই উচ্চ-গতির কনট্যুর নিয়ন্ত্রণের জন্য উন্নত ক্ষমতা সরবরাহ করে, এটি নিশ্চিত করে যে এমনকি জটিল মেশিনিং পাথগুলিও উচ্চ নির্ভুলতার সাথে অনুসরণ করা হয়।
সমস্ত LU সিরিজ মডেলের B এবং C অক্ষগুলি 25 RPM পর্যন্ত ঘোরে। এটি উচ্চ-নির্ভুল যন্ত্রের জন্য বিশেষ করে জটিল অংশগুলিতে দ্রুত সমন্বয় এবং গতিশীল আন্দোলন সক্ষম করে।
LU সিরিজের মেশিনে 12,000 RPM পর্যন্ত স্পিন্ডেল গতি থাকে। এই উচ্চ-গতির ক্ষমতা উচ্চ-নির্ভুলতা এবং উচ্চ-দক্ষতা উভয়ের জন্যই আদর্শ বিভিন্ন উপকরণ জুড়ে।
মহাকাশ, স্বয়ংচালিত, ছাঁচ তৈরি এবং মেডিকেল ডিভাইস উত্পাদনের মতো শিল্পগুলি LU সিরিজ থেকে ব্যাপকভাবে উপকৃত হয়। জটিল, উচ্চ-নির্ভুল অংশগুলি পরিচালনা করার ক্ষমতা এটিকে টারবাইন ব্লেড, ইঞ্জিনের উপাদান, অস্ত্রোপচারের সরঞ্জাম এবং আরও অনেক কিছু তৈরির জন্য অপরিহার্য করে তোলে।
