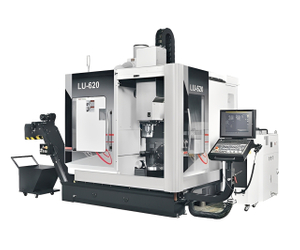

LU-400
Maquinaria inteligente Xiongyi
Los centros de mecanizado CNC de 5 ejes de la serie LU están diseñados para el mecanizado de alta velocidad y alta precisión de piezas de trabajo complejas. Equipados con un sistema de control de alto rendimiento y capacidad de contorneado dinámico, garantizan un acabado superficial excepcional en el ciclo más corto. Con una base rígida, un eje B/C de un solo giro y un diseño de deslizamiento transversal X/Y, la serie LU ofrece estabilidad, precisión y productividad inigualables.
Características clave:
El accionamiento de 5 ejes altamente dinámico satisface las exigentes necesidades de mecanizado de superficies múltiples
Husillo de accionamiento directo: 34 Nm (LU-400), 80 Nm (LU-620/720) para un corte potente
Escalas ópticas en todos los ejes con compensación de precisión y medición directa
Capacidad del almacén de herramientas: 30 herramientas (LU-400), 32 herramientas (LU-620/720)
Diseño ergonómico, fácil evacuación de virutas y acceso optimizado al área de trabajo
Ejes giratorios rápidos: eje B y eje C de hasta 25 RPM con diseño de engranaje helicoidal
Estructura compacta y estable con tecnología lineal avanzada para la mejor repetibilidad de su clase
Ideal para las industrias aeroespacial, automotriz, de moldes y médica, la serie LU establece un nuevo punto de referencia en el mecanizado CNC: combina innovación, eficiencia y precisión para manejar todo, desde trabajos simples hasta las piezas de 5 ejes más complejas.
Máquinas Cnc de 5 Ejes LU-400.pdf
| de Traslado | Unidad | LU-400 | LU-620 |
|---|---|---|---|
| Recorrido de los ejes X / Y / Z | milímetros | 400/350/350 | 620 / 520 / 460 |
| Rango de inclinación del eje B | grado | - 50° ~ + 110° | - 50° ~ + 110° |
| C Rango de rotación | grado | 360° | 360° |
| Nariz del husillo a la superficie de la mesa | milímetros | 150~500 | 150 ~ 610 |
| de Husillo | Unidad | LU-400 | LU-620 |
| Tipo de transmisión del husillo | Transmisión directa | Transmisión directa | |
| Vástago de herramienta | ISO 40 | ISO 40 | |
| Velocidad del husillo | rpm | 12000 | 12000 |
| ATC | Unidad | LU-400 | LU-620 |
| Capacidad del cargador | t | 30 | 30 |
| Afilar | HSK 63A | HSK 63A | |
| Máx. Longitud de la herramienta | milímetros | 250 | 250 |
| Máx. Diámetro de herramienta (sin herramienta adyacente) | milímetros | Ø75 ( Ø127 ) | Ø75 ( Ø127 ) |
| de Motor | Unidad | LU-400 | LU-620 |
| Motor del husillo (cont./30 minutos) | kilovatios | 5,5/7,5 (FANUC) | 18/21 (Siemens) |
| Potencia del motor de los ejes X / Y / Z | kilovatios | 4,5/2,7/4,5(FANUC) | 6,5/4,5/6,5 (Heidenhain) |
| Motor de ejes B/C | kilovatios | 7/2.7(FANUC) | 8,6/4,5 (Heidenhain) |
| de Ejes B/C | Unidad | LU-400 | LU-620 |
| Tamaño de la mesa de trabajo (externa/interior) | milímetros | Ø450 | Ø 650 |
| Tamaño del orificio central | milímetros | Ø 55H7 x 12 de profundidad | Ø 55H7 x 12 de profundidad |
| Tipo de ranura en T | milímetros | T14 tipo radial 8 ranuras | T18 Tipo Radial 8 Ranuras |
| Máx. Tamaño de la pieza de trabajo | milímetros | Ø430x(50+R389)L | Ø 580 x(50+R438) L |
| Máx. Carga de la mesa de trabajo | kilos | 200 | 500 |
| de Traslado Rápido | Unidad | LU-400 | LU-620 |
| Ejes X / Y / Z Viaje rápido | m/min | 48/48/48 | 36 / 36 / 36 |
| Ejes B/C Viaje Rápido | rpm | 25 | 25 |
| Avance de corte | mm/min | 1-20000 | 1-20000 |
| de Control | Unidad | LU-400 | LU-620 |
| Tipo | FANUC 0iMF | HEIDENHAIN TNC640 | |
| Miscelánea | Unidad | LU-400 | LU-620 |
| Peso de la máquina | kilos | 6000 | 8800 |
| Tanque de refrigerante | l | 220 | 240 |
| Dimensión (largo* ancho* alto) | milímetros | 2080x2400x2720 | 2260 x 2590 x 3060 |
| Requisito de energía | Kva | 20 | 25 |
| Fuente de aire | kilogramos/cm2 | 6 (1600) | 6 (1600) |
| (l/min) |
Cuando se trata de mecanizado moderno, la precisión y la eficiencia lo son todo. Ahí es donde entran en juego las máquinas CNC de 5 ejes : las herramientas definitivas para una fabricación compleja, de alta precisión y alta velocidad. Estas máquinas son la columna vertebral de industrias que exigen perfección, desde la aeroespacial y la automotriz hasta la fabricación de moldes y la ingeniería médica.
Una máquina CNC de 5 ejes es un tipo avanzado de centro de mecanizado capaz de mover una pieza o herramienta en cinco ejes diferentes simultáneamente . A diferencia de las máquinas tradicionales de 3 ejes, que solo se mueven a lo largo de los ejes X, Y y Z, las máquinas de 5 ejes añaden dos ejes de rotación, comúnmente conocidos como B y C..
Ejes X, Y, Z : controlan el movimiento lineal.
Eje B : inclina la pieza de trabajo o herramienta.
Eje C : gira la pieza de trabajo o la mesa.
Esta movilidad adicional permite mecanizar piezas desde múltiples ángulos en una sola configuración, sin necesidad de reposicionamiento.
Imagínese esculpir una compleja pala de turbina o un implante médico que tiene curvas, agujeros y detalles finos en cada superficie. Una máquina de 3 ejes requeriría varias configuraciones y accesorios. ¿Pero un CNC de 5 ejes ? Lo hace todo con un solo movimiento suave, ahorrando tiempo, aumentando la precisión y minimizando el error humano.
En el corazón de cada máquina de alto rendimiento se encuentra un potente sistema de control . Las máquinas de la serie LU, por ejemplo, están equipadas con controladores de alto rendimiento que brindan control de contorno de alta velocidad , lo que permite que la herramienta de corte siga incluso las trayectorias más complejas con perfecta precisión.
El mecanizado simultáneo de 5 ejes mueve los cinco ejes a la vez, ideal para superficies curvas continuas.
El mecanizado 3+2 posiciona la pieza utilizando dos ejes pero solo corta en tres. Es más simple y aún poderoso para ciertas aplicaciones.
La serie LU utiliza una estructura base de alta rigidez para minimizar la vibración y la deformación, proporcionando una precisión constante incluso en condiciones de corte intensas.
La mesa giratoria de un solo giro admite mecanizado complejo con una rotación del eje B de hasta 25 RPM y una rotación del eje C a 25 RPM , lo que permite un movimiento dinámico de cinco ejes.
Una estructura de deslizamiento transversal garantiza movimientos constantes y suaves en los ejes X e Y, lo que brinda a los operadores la base para un acabado superficial y una precisión excepcionales.
Cada eje está equipado con escalas ópticas de alta resolución y servoaccionamientos , lo que garantiza una retroalimentación y compensación precisas durante el funcionamiento: la clave para una precisión superior.
Las máquinas de la serie LU son compactas pero robustas: equilibran perfectamente el diseño que ahorra espacio y la resistencia estructural..
LU-400: par de 34 Nm
LU-620 / LU-720: Hasta 80 Nm de par
Estos husillos ofrecen una enorme potencia para cortes de alta resistencia con tecnología de accionamiento directo , lo que elimina el juego y garantiza una rotación más suave.
Equipada con 30 a 32 ranuras para herramientas , la serie LU proporciona cambios de herramientas rápidos y automatizados que reducen el tiempo de inactividad y mantienen el flujo de producción.
Cada máquina LU integra compensación de precisión de escala óptica y sistemas de medición directa , lo que garantiza una repetibilidad a nivel de micras.
Con la capacidad de mecanizar múltiples superficies en una sola configuración, el mecanizado de 5 ejes reduce drásticamente el tiempo del ciclo y aumenta la producción.
Gracias al control de contorno de alta velocidad y a la estructura rígida , las piezas obtienen acabados superficiales similares a espejos , sin necesidad de posprocesamiento.
Ya se trate de moldes esculpidos, componentes aeroespaciales o álabes de turbinas, el mecanizado de 5 ejes hace posible lo imposible.
El de la máquina espacio de trabajo abierto y accesible garantiza una fácil instalación e inspección de las herramientas, mientras que su evacuación de viruta superior mantiene el área de trabajo limpia y eficiente.
Diseñados teniendo en cuenta la ergonomía , los operadores disfrutan de un control intuitivo, una fatiga mínima y un flujo de trabajo fluido durante toda la producción.
Con velocidades de avance rápidas y servocontrol optimizado, las máquinas de la serie LU proporcionan un movimiento ultrarrápido pero preciso en todos los ejes.
Perfectos para el mecanizado de alta dinámica , estos sistemas garantizan que los perfiles complejos se mecanicen sin problemas, incluso a velocidades extremas.
Cada eje está equipado con retroalimentación óptica , logrando una precisión de posicionamiento y repetibilidad excepcionales para aplicaciones de alta gama.
LU-400: Compacto, par de 34 Nm, cargador de 30 herramientas.
LU-620 / LU-720: Corte de alta resistencia con par de 80 Nm, cargador de 32 herramientas.
Todos los modelos comparten la misma estructura rígida, diseño inteligente y control avanzado..
Ideal para álabes de turbinas, carcasas y piezas estructurales complejas que requieren precisión y materiales de alto rendimiento.
Se utiliza para componentes de motores, matrices y moldes con tolerancias estrictas y geometrías complejas.
Crea implantes, herramientas quirúrgicas y componentes protésicos con formas intrincadas y acabados impecables.
Perfecto para núcleos de moldes, cavidades y electrodos , lo que permite ciclos de producción más rápidos y una mayor precisión del molde.
Los sistemas de control impulsados por IA y la conectividad IoT están transformando el mecanizado de 5 ejes en un ecosistema inteligente de autoaprendizaje.
Los nuevos diseños de husillos y algoritmos de control están reduciendo el consumo de energía y aumentando la ecoeficiencia , allanando el camino para una fabricación más ecológica.
La máquina CNC de 5 ejes no es solo una pieza de equipo: es una revolución en control de movimiento, precisión y diseño. Máquinas como la serie LU superan los límites de lo posible, combinando velocidad, fuerza e inteligencia en un sistema perfecto.
Si la precisión, la versatilidad y la productividad definen sus objetivos de fabricación, entonces una máquina CNC de 5 ejes es su solución definitiva.
Las principales diferencias son el tamaño, la potencia del motor y el par del husillo. Los LU-620 y LU-720 están diseñados para cortes de servicio más pesado, con hasta 80 Nm de torque del husillo, en comparación con el torque del husillo de 34 Nm del LU-400. Además, los modelos LU-620 y LU-720 tienen mesas de trabajo más grandes y pueden manejar piezas de trabajo más grandes.
Sí, la serie LU es muy adecuada para componentes aeroespaciales como palas de turbinas y piezas estructurales. Sus capacidades de 5 ejes permiten un mecanizado preciso de geometrías complejas sin la necesidad de múltiples configuraciones, lo que garantiza eficiencia y precisión.
Con el mecanizado de 5 ejes, la serie LU puede mecanizar piezas desde múltiples ángulos en una sola configuración, lo que reduce los tiempos de ciclo y elimina la necesidad de reposicionamiento. Esto conduce a una producción más rápida, menos errores humanos y una precisión general mejorada.
El LU-400 tiene una carga máxima de mesa de trabajo de 200 kg, mientras que el LU-620 puede soportar hasta 500 kg. Esto permite mecanizar piezas más grandes y pesadas, especialmente en industrias como la aeroespacial y la automotriz.
El LU-400 está equipado con un sistema de control FANUC 0iMF, mientras que el LU-620 y el LU-720 están equipados con el sistema de control HEIDENHAIN TNC640. Ambos sistemas ofrecen capacidades avanzadas para el control de contornos de alta velocidad, lo que garantiza que incluso las trayectorias de mecanizado complejas se sigan con alta precisión.
Los ejes B y C en todos los modelos de la serie LU giran hasta 25 RPM. Esto permite ajustes rápidos y movimientos dinámicos para el mecanizado de alta precisión, especialmente en piezas complejas.
Las máquinas de la serie LU cuentan con una velocidad de husillo de hasta 12.000 RPM. Esta capacidad de alta velocidad es ideal para el mecanizado de alta precisión y alta eficiencia en una variedad de materiales.
Industrias como la aeroespacial, la automoción, la fabricación de moldes y la fabricación de dispositivos médicos se benefician enormemente de la serie LU. Su capacidad para manejar piezas complejas y de alta precisión lo hace esencial para producir palas de turbinas, componentes de motores, herramientas quirúrgicas y más.
