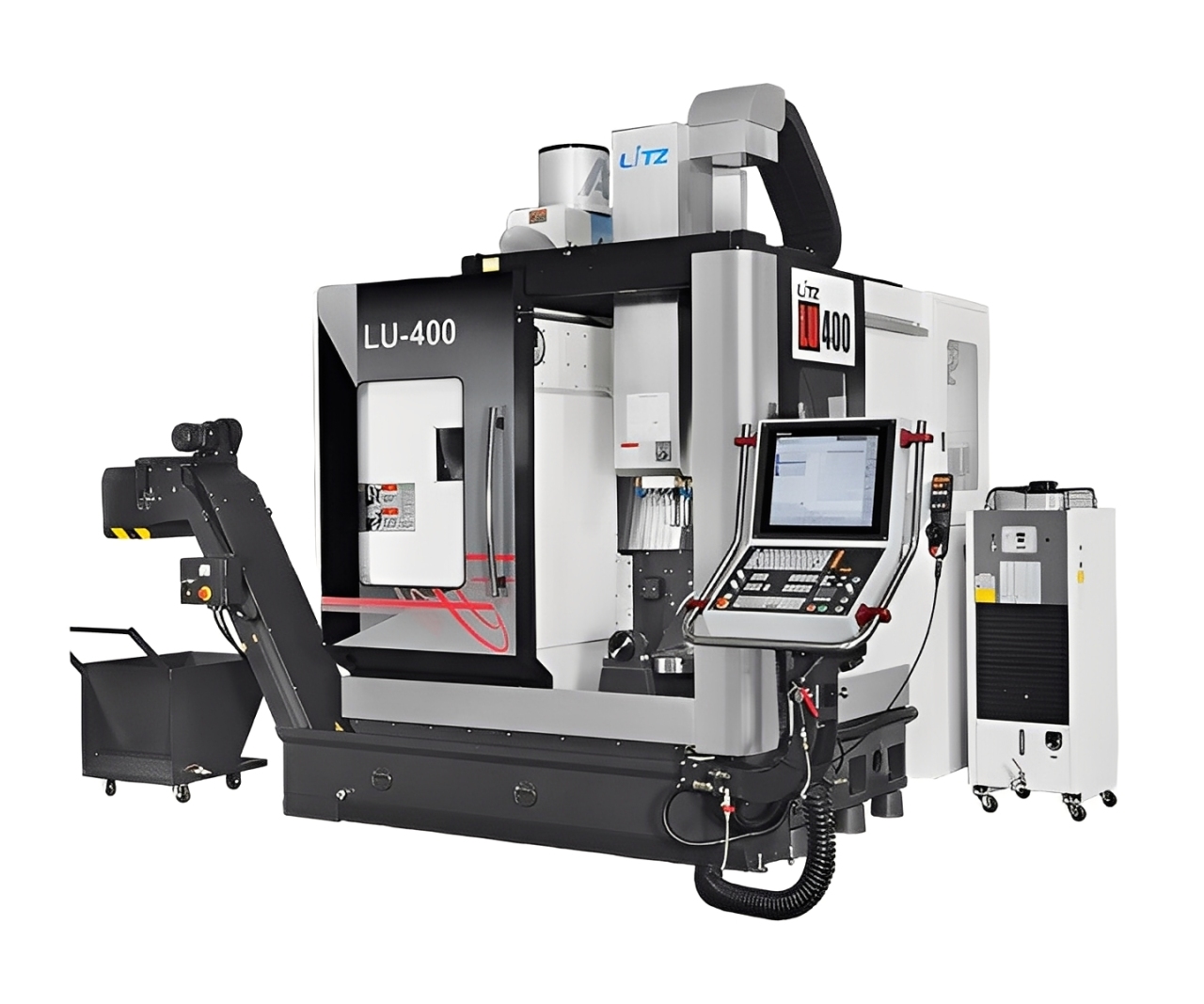

LU-400
Máy móc thông minh Xiongyi
Trung tâm gia công CNC 5 trục dòng LU được thiết kế để gia công tốc độ cao, độ chính xác cao cho các phôi phức tạp. Được trang bị hệ thống điều khiển hiệu suất cao và khả năng tạo đường nét động, chúng đảm bảo độ hoàn thiện bề mặt vượt trội trong thời gian chu kỳ ngắn nhất. Với đế cứng, trục B/C xoay đơn và thiết kế X/Y trượt chéo, Dòng LU mang lại độ ổn định, độ chính xác và năng suất chưa từng có.
Các tính năng chính:
Truyền động 5 trục động cao đáp ứng nhu cầu gia công đa bề mặt đòi hỏi khắt khe
Trục truyền động trực tiếp: 34Nm (LU-400), 80Nm (LU-620/720) cho khả năng cắt mạnh mẽ
Cân quang học trên tất cả các trục với khả năng bù chính xác và đo trực tiếp
Dung lượng ổ dao: 30 dao (LU-400), 32 dao (LU-620/720)
Thiết kế tiện dụng, di chuyển chip dễ dàng và truy cập khu vực làm việc được tối ưu hóa
Trục quay nhanh: Trục B & trục C lên tới 25 vòng/phút với thiết kế bánh răng sâu
Cấu trúc nhỏ gọn, ổn định với công nghệ tuyến tính tiên tiến cho khả năng lặp lại tốt nhất
Lý tưởng cho các ngành hàng không vũ trụ, ô tô, khuôn mẫu và y tế, Dòng LU đặt ra một chuẩn mực mới trong gia công CNC—kết hợp sự đổi mới, hiệu quả và độ chính xác để xử lý mọi thứ từ các công việc đơn giản đến các bộ phận 5 trục phức tạp nhất.
| di chuyển | Bộ | LU-400 | 620 |
|---|---|---|---|
| Hành trình trục X / Y / Z | mm | 400/350/350 | 620/520/460 |
| Phạm vi nghiêng trục B | bằng cấp | - 50° ~ + 110° | - 50° ~ + 110° |
| Phạm vi quay C | bằng cấp | 360° | 360° |
| Mũi trục chính tới bề mặt bàn | mm | 150~500 | 150 ~ 610 |
| trục chính | Bộ | LU- | LU-620 |
| Loại truyền trục chính | Ổ đĩa trực tiếp | Ổ đĩa trực tiếp | |
| Thân công cụ | ISO 40 | ISO 40 | |
| Tốc độ trục chính | vòng/phút | 12000 | 12000 |
| ATC | Bộ | LU- 400 Bộ | LU-620 |
| Dung lượng tạp chí | T | 30 | 30 |
| Côn | HSK 63A | HSK 63A | |
| Tối đa. Chiều dài công cụ | mm | 250 | 250 |
| Tối đa. Đường kính dao (Không có dao liền kề) | mm | Ø 75 ( Ø 127 ) | Ø 75 ( Ø 127 ) |
| động cơ LU-400 | Bộ trục | Bộ | LU-620 |
| Động cơ trục chính (tiếp/30 phút) | KW | 5,5/7,5(FANUC) | 18/21(Siemens) |
| Công suất động cơ trục X / Y / Z | KW | 4.5/2.7/4.5(FANUC) | 6,5/4,5/6,5( Heidenhain) |
| Động cơ trục B/C | KW | 7/2.7(FANUC) | 8.6/4.5( Heidenhain) |
| B/C Bộ | trục | LU-400 | LU-620 |
| Kích thước bàn làm việc (Bên ngoài/Bên trong) | mm | Ø450 | Ø650 |
| Kích thước lỗ trung tâm | mm | Ø 55H7 x 12 Chiều sâu | Ø 55H7 x 12 Chiều sâu |
| Loại khe chữ T | mm | T14 xuyên tâm loại 8 khe | T18 xuyên tâm loại 8 khe |
| Tối đa. Kích thước phôi | mm | Ø430x(50+R389)L | Ø 580 x(50+R438) L |
| Tối đa. Đang tải bàn làm việc | kg | 200 | 500 |
| di chuyển nhanh LU-400 Bộ | điều khiển | LU-400 | LU-620 |
| Trục X / Y / Z Di chuyển nhanh | M / phút | 48/48/48 | 36/36/36 |
| Trục B/C Di chuyển nhanh | vòng/phút | 25 | 25 |
| Cắt tốc độ tiến dao | mm / phút | 1 - 20000 | 1 - 20000 |
| điều khiển | Bộ | LU-400 | LU-620 |
| Kiểu | FANUC 0iMF | HEIDENHAIN TNC640 | |
| linh tinh | Bộ | LU-400 | LU-620 |
| Trọng lượng máy | kg | 6000 | 8800 |
| Bể làm mát | L | 220 | 240 |
| Kích thước (L*W*H) | mm | 2080x2400x2720 | 2260x2590x3060 |
| Yêu cầu về nguồn điện | KVA | 20 | 25 |
| Nguồn không khí | kg / cm2 | 6 ( 1600 ) | 6 ( 1600 ) |
| ( l / phút ) |
Khi nói đến gia công hiện đại, độ chính xác và hiệu quả là tất cả. Đó là lúc máy CNC 5 trục xuất hiện — những công cụ tối ưu cho hoạt động sản xuất phức tạp, có độ chính xác cao và tốc độ cao. Những chiếc máy này là xương sống của các ngành công nghiệp đòi hỏi sự hoàn hảo - từ hàng không vũ trụ và ô tô đến chế tạo khuôn mẫu và kỹ thuật y tế.
Máy CNC 5 trục là loại trung tâm gia công tiên tiến có khả năng di chuyển một bộ phận hoặc công cụ theo năm trục khác nhau cùng một lúc . Không giống như máy 3 trục truyền thống chỉ di chuyển dọc theo trục X, Y và Z, máy 5 trục có thêm hai trục quay - thường được gọi là B và C.
Trục X, Y, Z – Điều khiển chuyển động tuyến tính.
Trục B – Nghiêng phôi hoặc dụng cụ.
Trục C – Xoay phôi hoặc bàn.
Tính di động bổ sung này cho phép gia công các bộ phận từ nhiều góc độ trong một thiết lập duy nhất - không cần phải định vị lại.
Hãy tưởng tượng bạn đang điêu khắc một cánh tuabin phức tạp hoặc một bộ phận cấy ghép y tế có đường cong, lỗ và các chi tiết tinh xảo trên mọi bề mặt. Máy 3 trục sẽ yêu cầu một số thiết lập và đồ đạc. Nhưng máy CNC 5 trục ? Nó thực hiện tất cả chỉ bằng một chuyển động mượt mà, tiết kiệm thời gian, tăng độ chính xác và giảm thiểu lỗi của con người.
Trung tâm của mỗi cỗ máy hiệu suất cao là một hệ thống điều khiển mạnh mẽ . Ví dụ, các máy dòng LU được trang bị bộ điều khiển hiệu suất cao mang lại khả năng kiểm soát đường viền tốc độ cao , cho phép dụng cụ cắt đi theo ngay cả những đường dẫn phức tạp nhất với độ chính xác hoàn hảo.
Gia công 5 trục đồng thời di chuyển tất cả năm trục cùng một lúc, lý tưởng cho các bề mặt cong liên tục.
Gia công 3+2 định vị bộ phận bằng hai trục nhưng chỉ cắt theo ba trục. Nó đơn giản hơn và vẫn mạnh mẽ cho một số ứng dụng nhất định.
Dòng LU sử dụng cấu trúc đế có độ cứng cao để giảm thiểu độ rung và biến dạng, mang lại độ chính xác ổn định ngay cả trong điều kiện cắt nặng.
Bàn quay một cánh hỗ trợ gia công phức tạp với trục B quay với tốc độ lên tới 25 vòng/phút và trục C với tốc độ 25 vòng/phút , cho phép chuyển động năm trục động.
Cấu trúc trượt chéo đảm bảo các chuyển động ổn định, mượt mà trên trục X và Y, mang lại cho người vận hành nền tảng để đạt được độ chính xác và độ hoàn thiện bề mặt vượt trội.
Mỗi trục được trang bị cân quang học có độ phân giải cao và bộ điều khiển servo , đảm bảo phản hồi và bù chính xác trong quá trình vận hành — chìa khóa cho độ chính xác vượt trội.
Các máy dòng LU nhỏ gọn nhưng mạnh mẽ - cân bằng hoàn hảo giữa thiết kế tiết kiệm không gian và độ bền kết cấu.
LU-400: mô-men xoắn 34 Nm
LU-620 / LU-720: Mô-men xoắn lên tới 80 Nm
Những trục xoay này cung cấp công suất lớn để cắt nặng với công nghệ truyền động trực tiếp , loại bỏ phản ứng ngược và đảm bảo quay mượt mà hơn.
Được trang bị 30 đến 32 khe cắm công cụ , dòng LU cung cấp khả năng thay đổi công cụ tự động, nhanh chóng giúp cắt giảm thời gian ngừng hoạt động và duy trì hoạt động sản xuất.
Mỗi máy LU tích hợp bù chính xác thang quang và hệ thống đo trực tiếp , đảm bảo khả năng lặp lại ở mức micron.
Với khả năng gia công nhiều bề mặt trong một thiết lập, gia công 5 trục giúp giảm đáng kể thời gian chu kỳ trong khi tăng sản lượng.
Nhờ khả năng kiểm soát đường viền tốc độ cao và cấu trúc cứng nhắc , các bộ phận có bề mặt hoàn thiện giống như gương — không cần xử lý hậu kỳ.
Cho dù đó là khuôn điêu khắc, các bộ phận hàng không vũ trụ hay cánh tuabin, gia công 5 trục đều biến những điều không thể thành có thể.
của máy Không gian làm việc mở, dễ tiếp cận đảm bảo dễ dàng lắp đặt và kiểm tra công cụ, đồng thời khả năng thoát phoi vượt trội giúp khu vực làm việc sạch sẽ và hiệu quả.
Được thiết kế chú trọng đến công thái học , người vận hành tận hưởng khả năng điều khiển trực quan, giảm thiểu sự mệt mỏi và quy trình làm việc suôn sẻ trong suốt quá trình sản xuất.
Với tốc độ tiến dao nhanh và điều khiển servo được tối ưu hóa, máy dòng LU cung cấp chuyển động nhanh như chớp nhưng chính xác trên tất cả các trục.
Hoàn hảo cho gia công năng động cao , các hệ thống này đảm bảo rằng các biên dạng phức tạp được gia công trơn tru — ngay cả ở tốc độ cực cao.
Mỗi trục được trang bị phản hồi quang học , đạt được độ chính xác và khả năng lặp lại định vị vượt trội cho các ứng dụng cao cấp.
LU-400: Nhỏ gọn, mô-men xoắn 34 Nm, ổ chứa 30 dụng cụ.
LU-620 / LU-720: Cắt hạng nặng với mô-men xoắn 80 Nm, ổ chứa 32 dụng cụ.
Tất cả các model đều có chung cấu trúc cứng nhắc, thiết kế thông minh và khả năng điều khiển tiên tiến.
Lý tưởng cho các cánh tuabin, vỏ và các bộ phận kết cấu phức tạp đòi hỏi vật liệu có độ chính xác và hiệu suất cao.
Được sử dụng cho các bộ phận động cơ, khuôn và khuôn có dung sai chặt chẽ và hình dạng phức tạp.
Tạo ra các bộ phận cấy ghép, dụng cụ phẫu thuật và các bộ phận giả với hình dạng phức tạp và độ hoàn thiện hoàn hảo.
Hoàn hảo cho lõi khuôn, khoang và điện cực - cho phép chu kỳ sản xuất nhanh hơn và độ chính xác của khuôn cao hơn.
Các hệ thống điều khiển dựa trên AI và kết nối IoT đang biến gia công 5 trục thành một hệ sinh thái tự học thông minh.
Các thiết kế trục chính và thuật toán điều khiển mới đang giảm mức tiêu thụ năng lượng và tăng hiệu quả sinh thái - mở đường cho sản xuất xanh hơn.
Máy CNC 5 trục không chỉ là một thiết bị - nó là một cuộc cách mạng về điều khiển chuyển động, độ chính xác và thiết kế. Các máy như Dòng LU đẩy các giới hạn của những gì có thể, kết hợp tốc độ, sức mạnh và trí thông minh vào một hệ thống liền mạch.
Nếu độ chính xác, tính linh hoạt và năng suất xác định mục tiêu sản xuất của bạn thì máy CNC 5 trục là giải pháp tối ưu của bạn.
Sự khác biệt chính là kích thước, công suất động cơ và mô-men xoắn trục chính. LU-620 và LU-720 được thiết kế để cắt nặng hơn, với mô-men xoắn trục chính lên tới 80Nm, so với mô-men xoắn trục chính 34Nm của LU-400. Ngoài ra, các mẫu LU-620 và LU-720 có kích thước bàn làm việc lớn hơn và có thể xử lý các phôi lớn hơn.
Có, Dòng LU rất phù hợp cho các bộ phận hàng không vũ trụ như cánh tuabin và các bộ phận kết cấu. Khả năng 5 trục của nó cho phép gia công chính xác các hình học phức tạp mà không cần thiết lập nhiều lần, đảm bảo cả hiệu quả và độ chính xác.
Với gia công 5 trục, Dòng LU có thể gia công các bộ phận từ nhiều góc độ trong một thiết lập duy nhất, giúp giảm thời gian chu kỳ và loại bỏ nhu cầu định vị lại. Điều này dẫn đến sản xuất nhanh hơn, ít lỗi của con người hơn và độ chính xác tổng thể được cải thiện.
LU-400 có tải trọng bàn làm việc tối đa là 200 kg, trong khi LU-620 có thể xử lý tới 500 kg. Điều này cho phép gia công các bộ phận lớn hơn và nặng hơn, đặc biệt là trong các ngành công nghiệp như hàng không vũ trụ và ô tô.
LU-400 được trang bị hệ thống điều khiển FANUC 0iMF, trong khi LU-620 và LU-720 được trang bị hệ thống điều khiển HEIDENHAIN TNC640. Cả hai hệ thống đều cung cấp các khả năng tiên tiến để kiểm soát đường viền tốc độ cao, đảm bảo rằng ngay cả các đường gia công phức tạp cũng được tuân thủ với độ chính xác cao.
Trục B và C trên tất cả các kiểu máy Dòng LU quay với tốc độ lên tới 25 vòng/phút. Điều này cho phép điều chỉnh nhanh chóng và chuyển động linh hoạt để gia công có độ chính xác cao, đặc biệt là trên các bộ phận phức tạp.
Các máy dòng LU có tốc độ trục chính lên tới 12.000 vòng/phút. Khả năng tốc độ cao này lý tưởng cho cả gia công có độ chính xác cao và hiệu quả cao trên nhiều loại vật liệu.
Các ngành công nghiệp như hàng không vũ trụ, ô tô, chế tạo khuôn mẫu và sản xuất thiết bị y tế được hưởng lợi rất nhiều từ Dòng LU. Khả năng xử lý các bộ phận phức tạp, có độ chính xác cao khiến nó trở nên cần thiết để sản xuất cánh tuabin, bộ phận động cơ, dụng cụ phẫu thuật, v.v.
